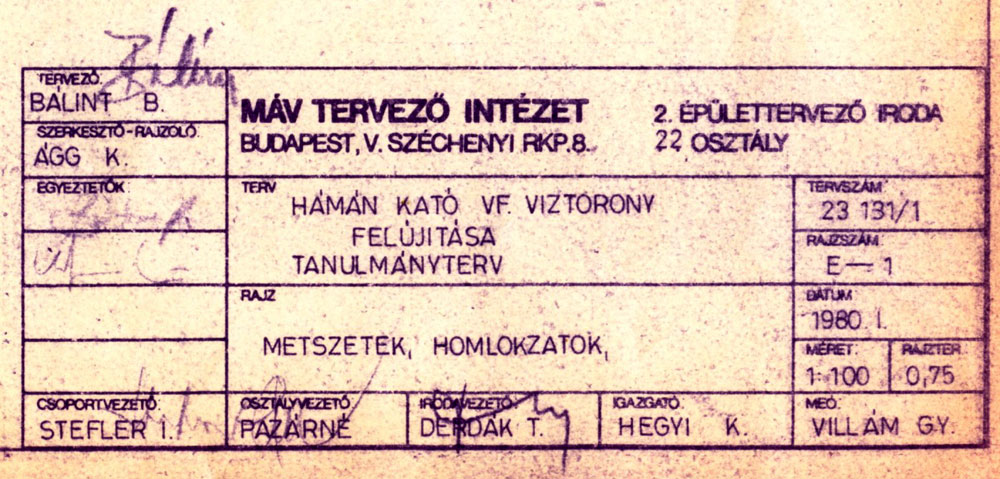

| A Hámán Kató fűtőház "Intze" tornyának felújítása - tanulmányterv |
Rajzolta: Ágg K.
• Scan: Tóth Péter
(+) |

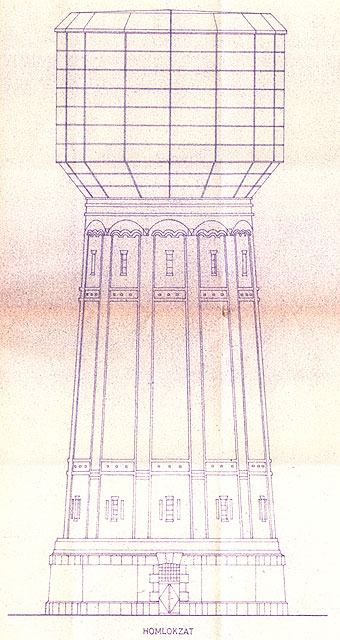

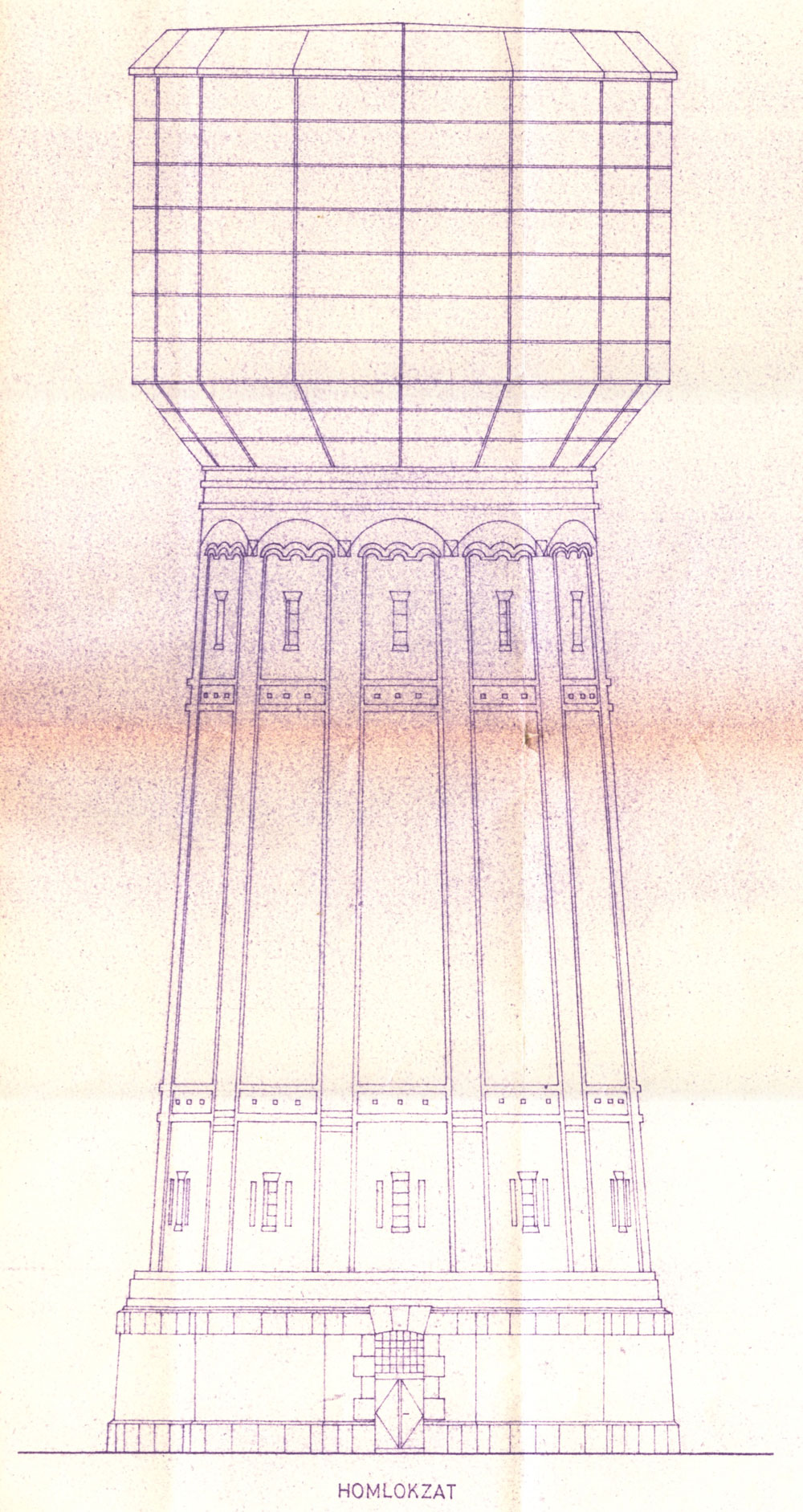

Ez a változat a meghagyott víztartályt és csodaszép alumínium burkolatát mutatja. A rajz arányai szerint a téglából készült toronytörzset is összenyomták volna pár méterrel :)) |
 |
Rajzolta: Ágg K.
• Scan: Tóth Péter
(+) |

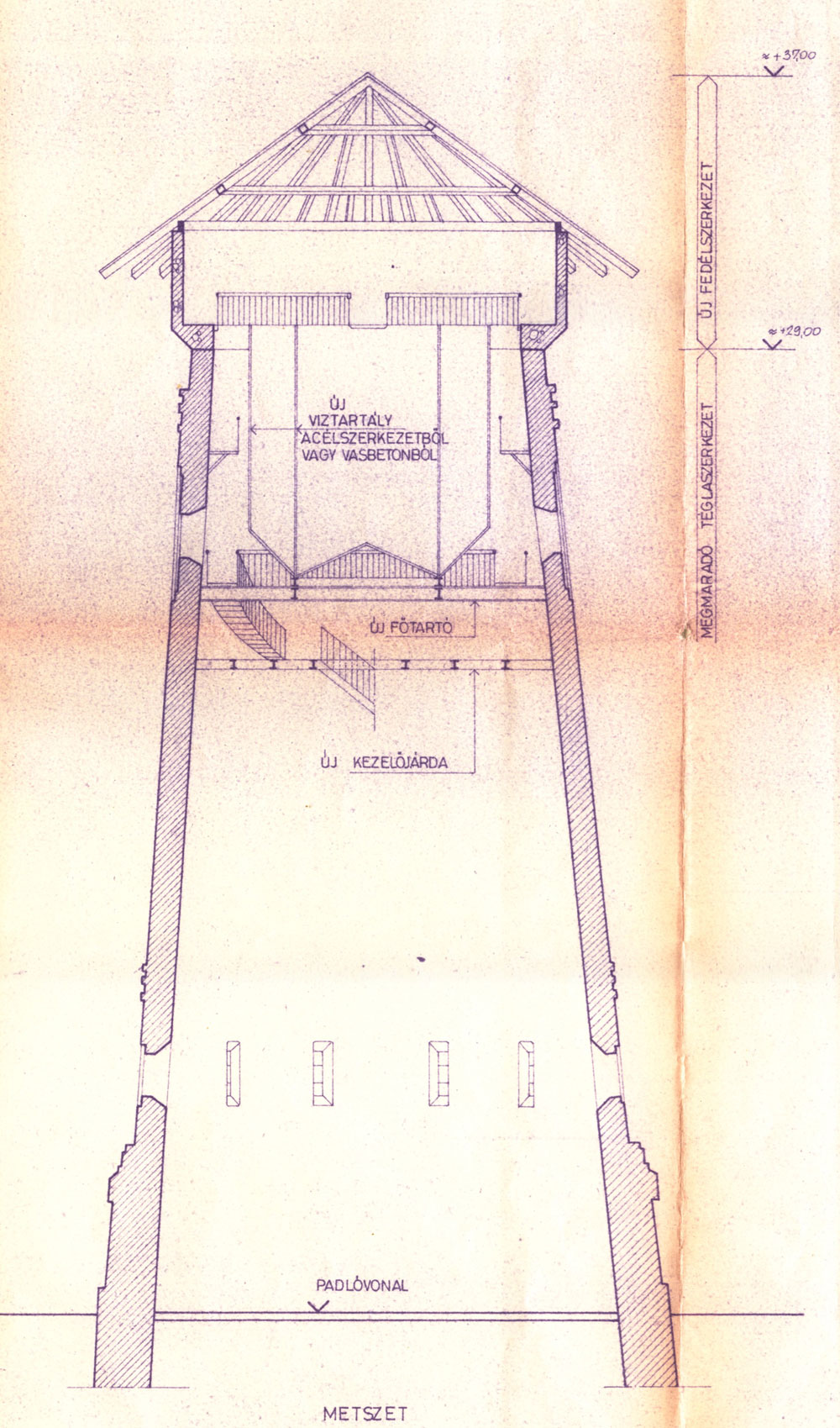

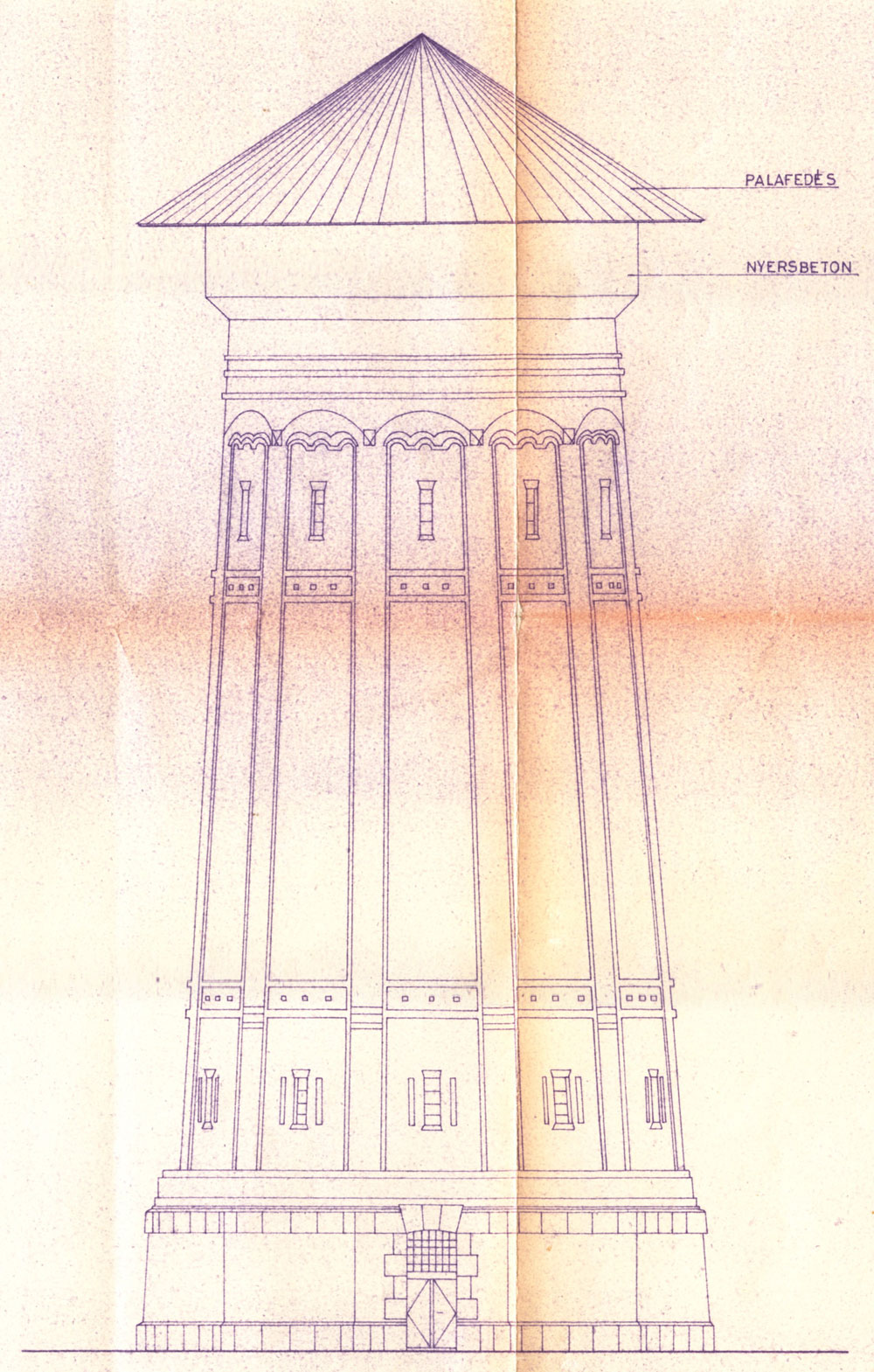

Itt a toronytörzsbe süllyesztett új tartállyal, egy új főtartóval és palatetővel láthatjuk.
No comment. |
|

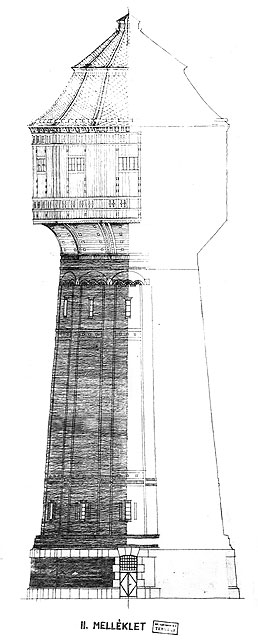

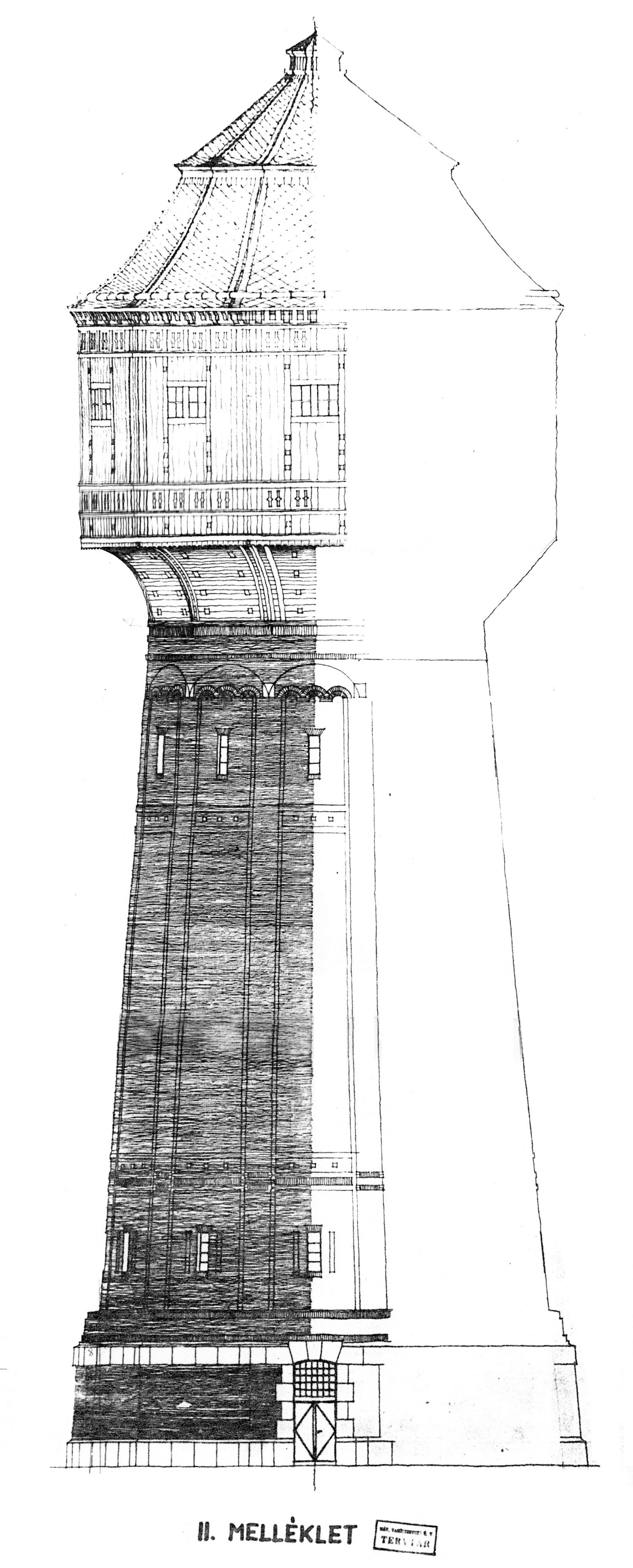

A II. számú melléklet az 1968-as állapotot mutatja, a torony csúcsáról hiányzik a kis ablakos kutyaól, helyette viszont volt nagy vörös csillag, bár ezt a rajzon nem szerepel... |
Forrás: Magyar Államvasutak tervtára
Rajzolta: Ágg K.
• Scan: Tóth Péter
(+) |

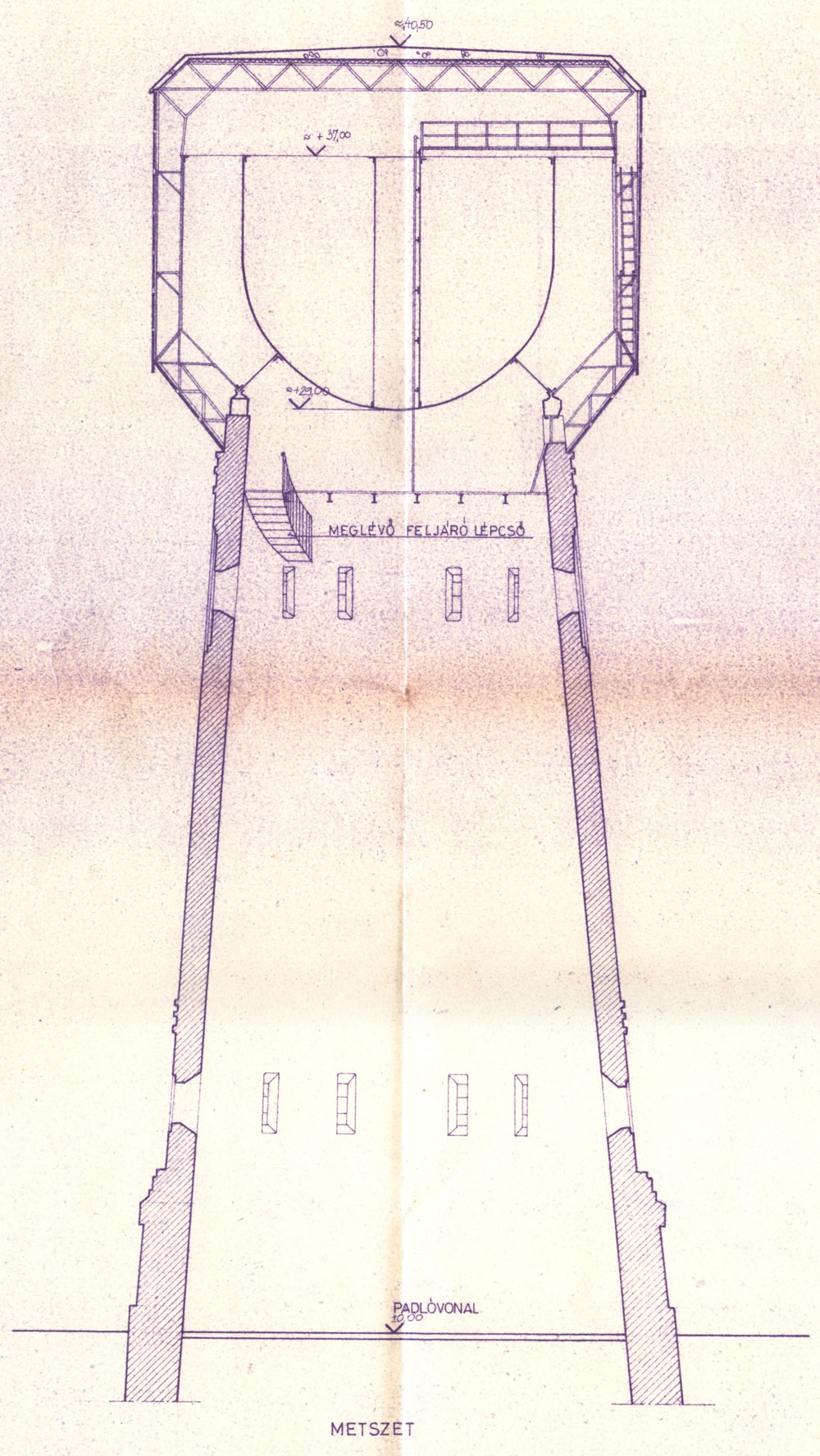

A metszeten látszik, hogy a tető burkolata betonból készült volna. |
|
Rajzolta: Ágg K.
• Scan: Tóth Péter
(+) |
|
|

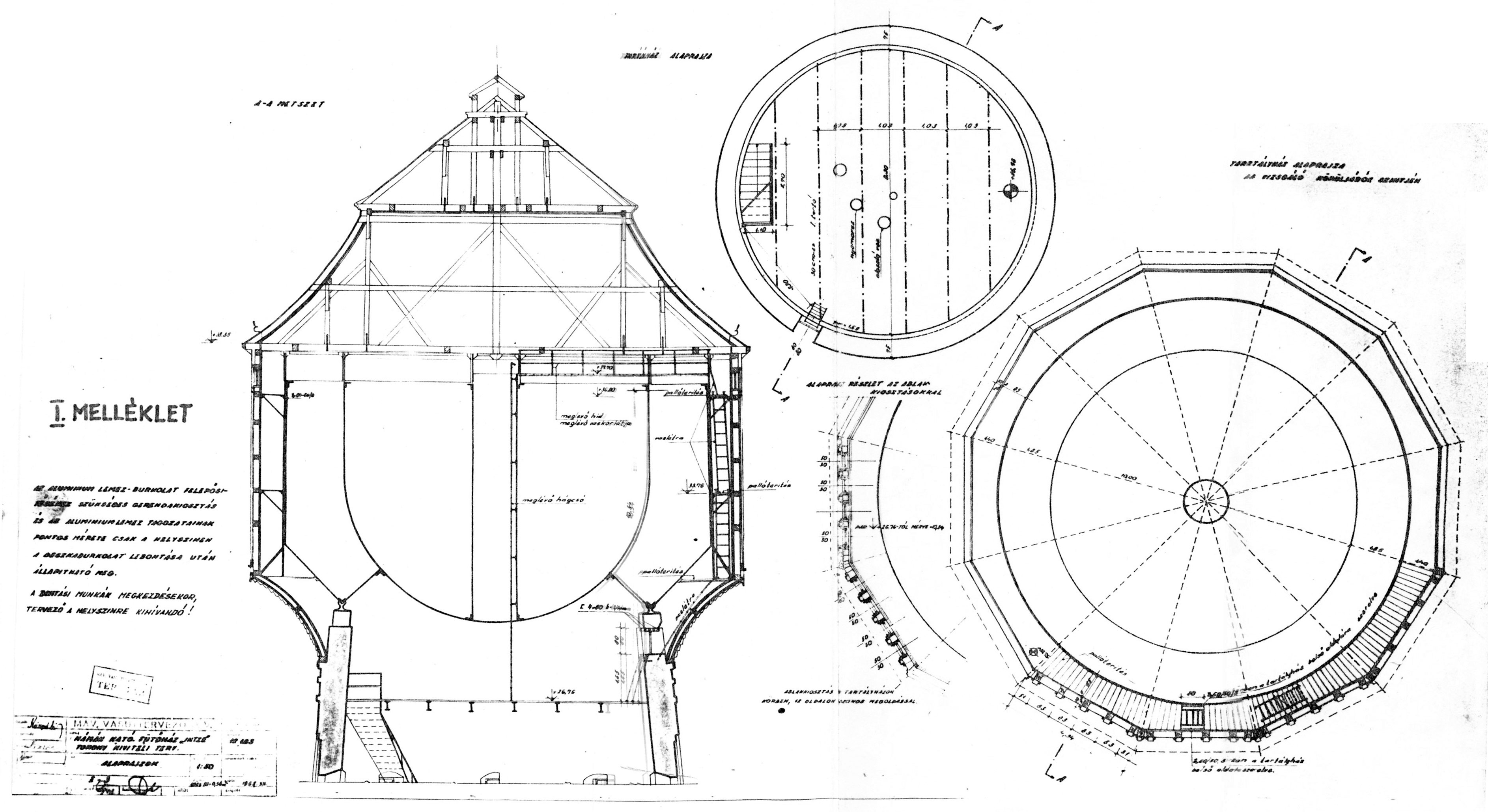

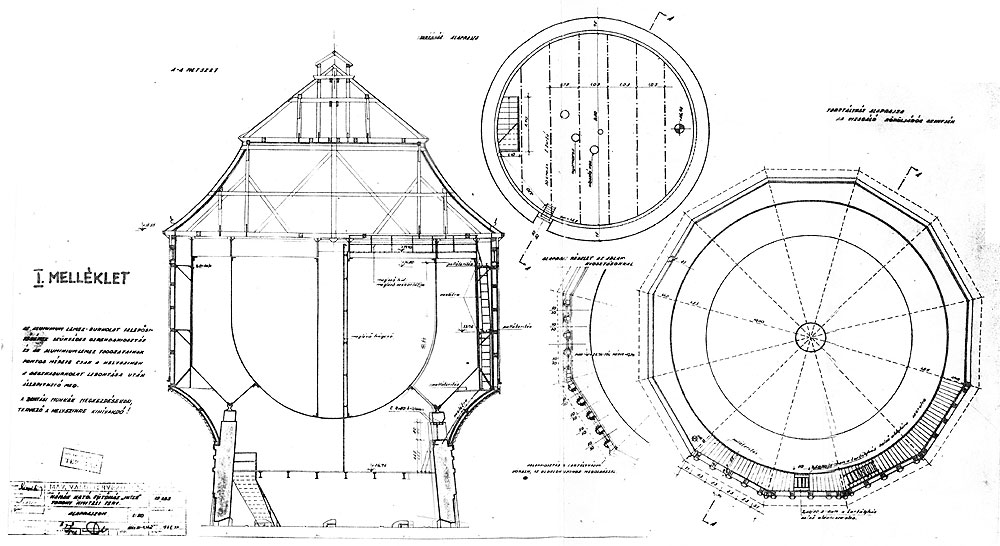

Az I. számú mellékletből azt is megtudhatjuk, hogy: |
"Az alumínium lemez-burkolat felerősítéséhez szükséges gerendakiosztás és az alumínium lemez tagozatainak pontos mérete csak a deszkaburkolat lebontása után állapítható meg. A bontási munkák megkezdésekor a tervező a helyszínre kihívandó!"
| Forrás: Magyar Államvasutak tervtára
|
|
|
A képek alatti (+) jelre kattintva egészen nagy méretben is letölthetők a rajzok.
A szkennelésért örök hála Tóth Péternek!
A víztorony fotói itt láthatók!
|
