Budapest - XXII. Szabadkai út - Kamaraerdei út
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: VBK 2007
Fotó: András 2007. március 14.
Fotó: Tibor
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: Bertók László 2006
Fotó: András 2006. október
Fotó: András 2006. október
Fotó: András 2006. október
Fotó: András 2006. október
Fotó: András 2006. október
Fotó: András 2006. október
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter
Fotó: Juhász Péter (++)
Fotó: Mészáros Péter
Fotó: Juhász Péter (++)
Fotó: Szabó Gábor 2005.04.
Forrás: budafok.tk
Fotó: Mészáros Péter
Fotó: A.F.K. 2005
Fotó: András 2004.09.25.
Fotó: Mészáros Péter
Fotó: Mészáros Péter
Fotó: Mészáros Péter
Forrás: doka.hu
Forrás: doka.hu
Forrás: doka.hu
Forrás: doka.hu
Forrás: doka.hu
Forrás: doka.hu
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Forrás: doka.hu - a zsaluzás szakértői
Budafoki víztorony
Különleges terhek, különleges formák, különleges szerkezet = Doka know-how
Budafok új víztornya mind méretével, mind szerkezeti kialakításával komoly kihívást jelent a kivitelezőnek.

A víztorony tárolókapacitása 3000 m3, teljes magassága 43 m, átmérője 37 m. A bonyolult szerkezet nem tette lehetővé a "klasszikus" víztorony építési technológiát, azaz a tartály talajon történő elkészítését , majd felhúzását.

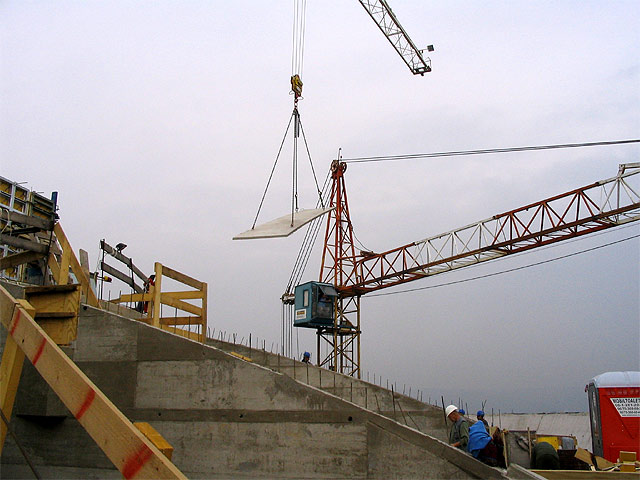

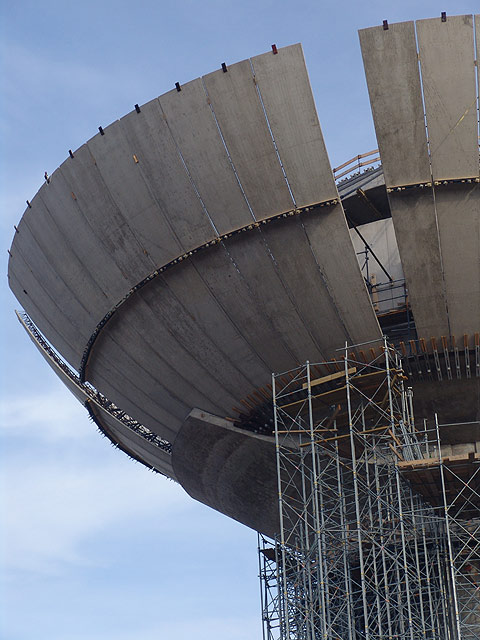

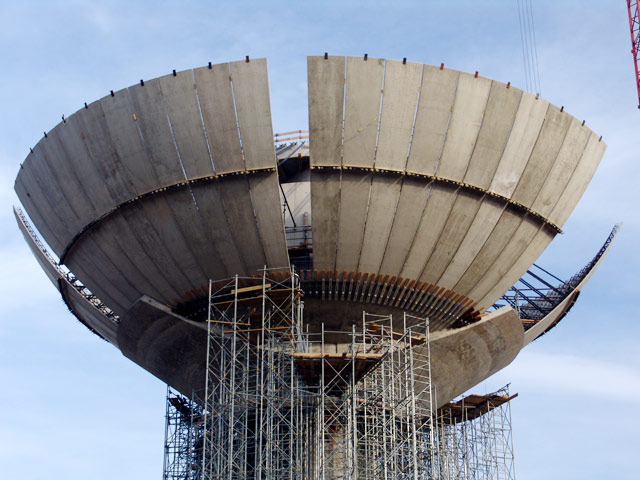

A víztartályt 24 m magasban kell bezsaluzni, vasalni és bebetonozni. Műszaki megoldásként végül félig monolit, félig kéregpaneles megoldás mellett döntött a kivitelező 31. ÁÉCS Kft.

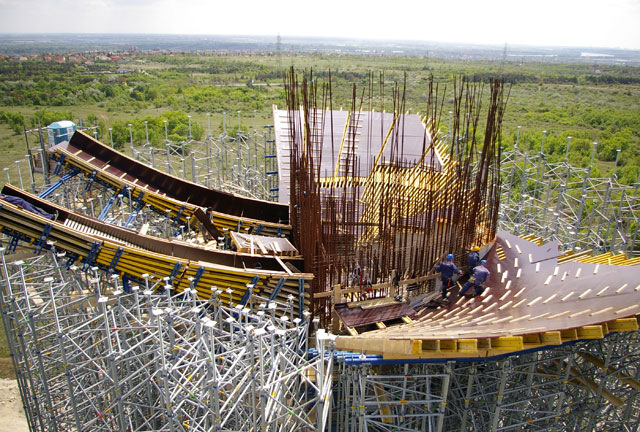

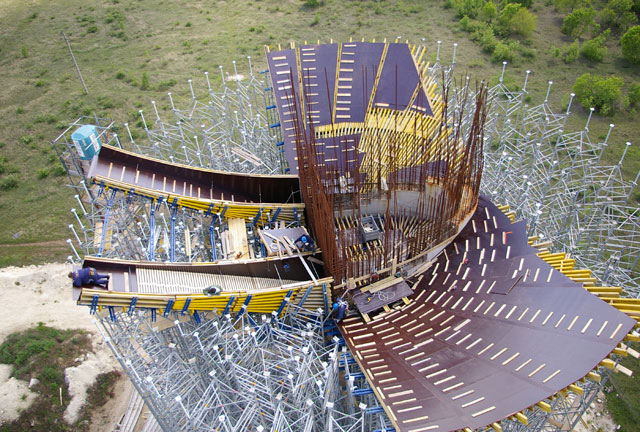

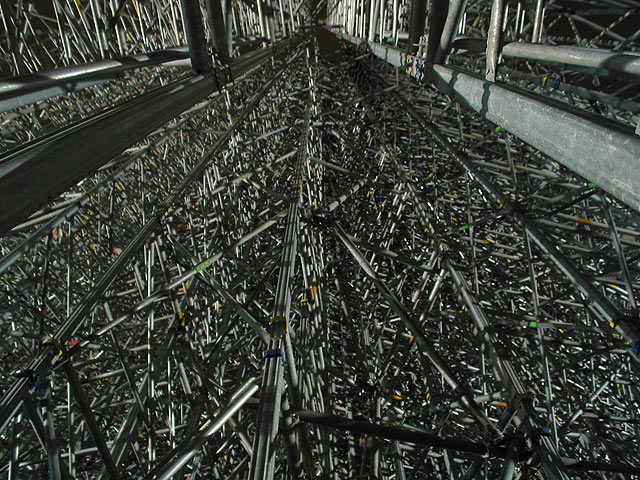

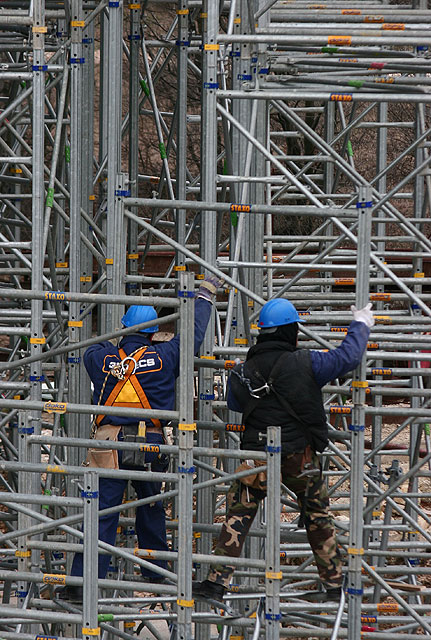

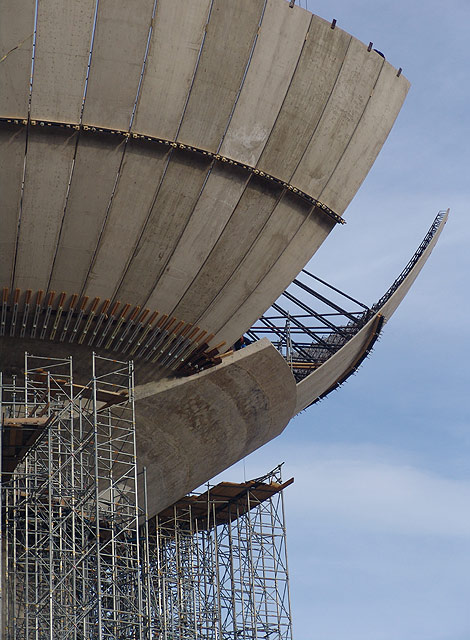

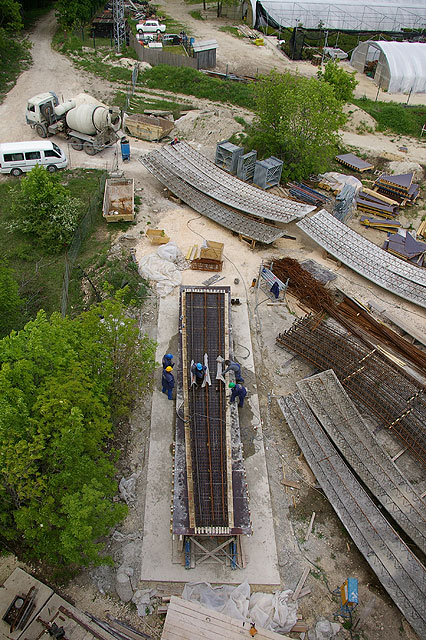

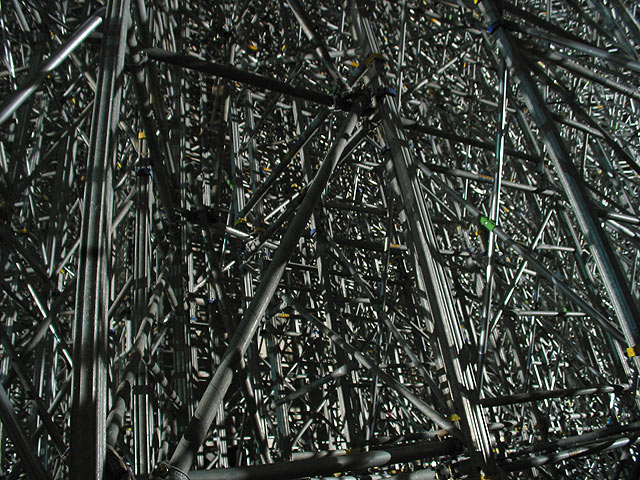

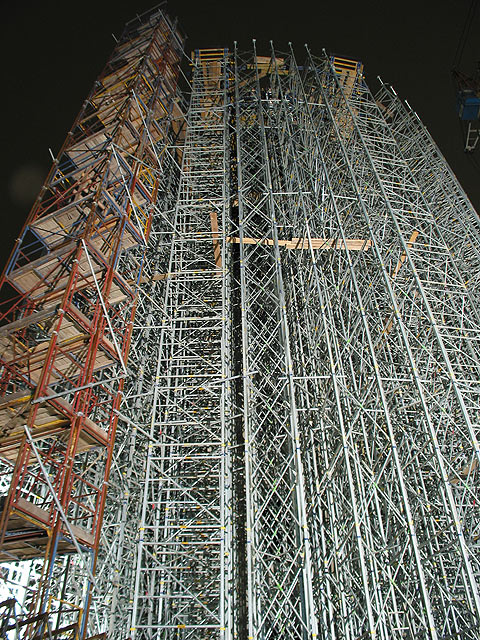

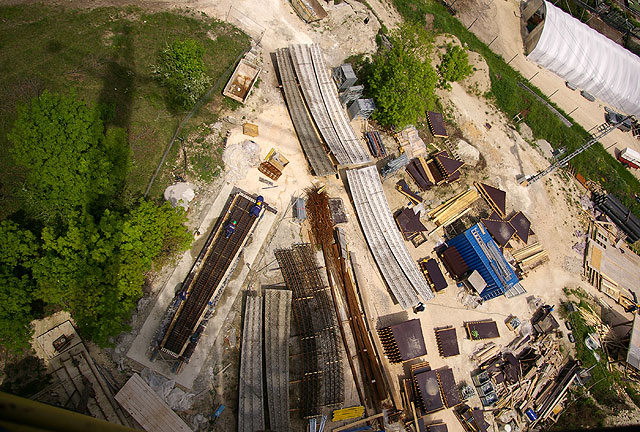

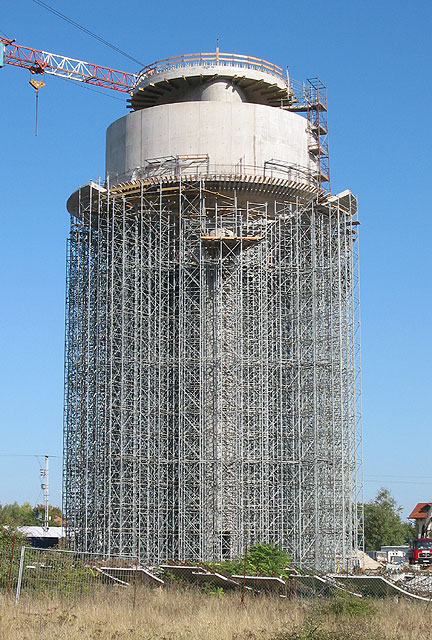

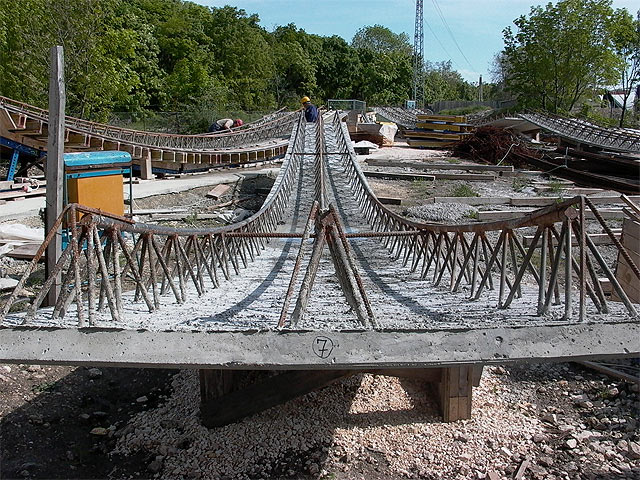

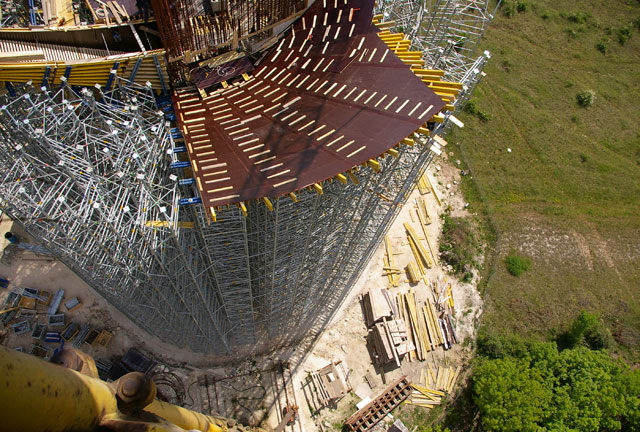

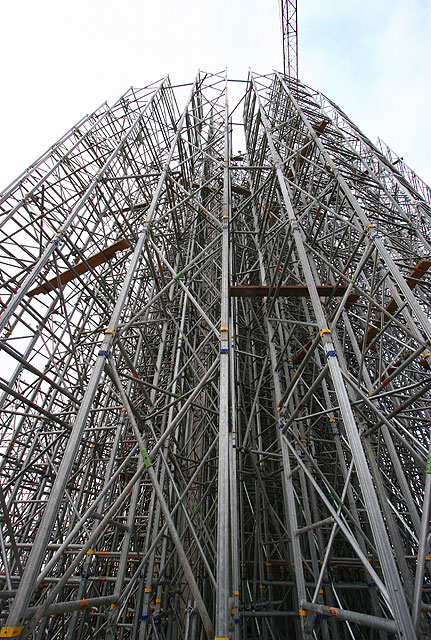

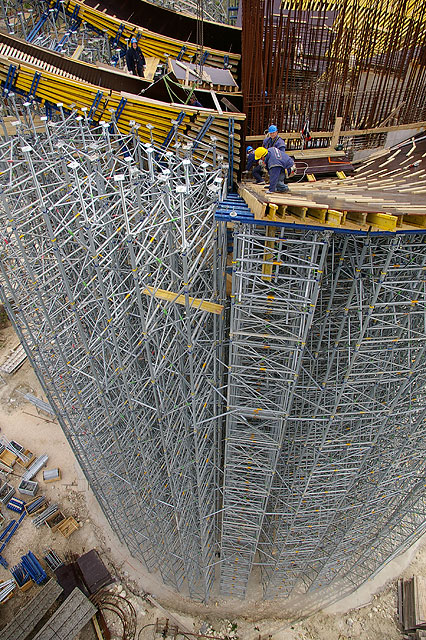

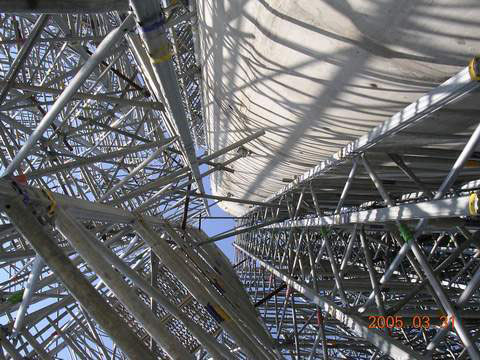

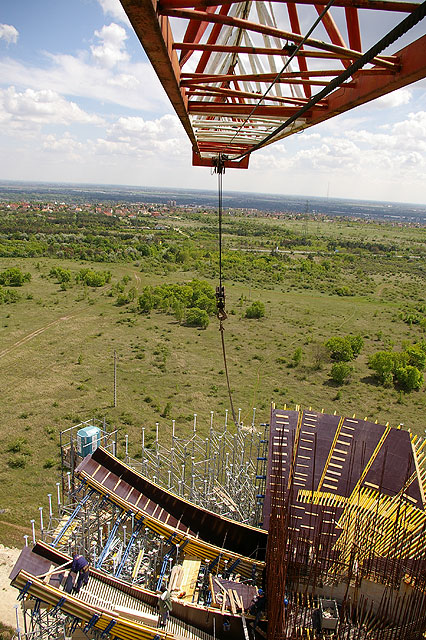

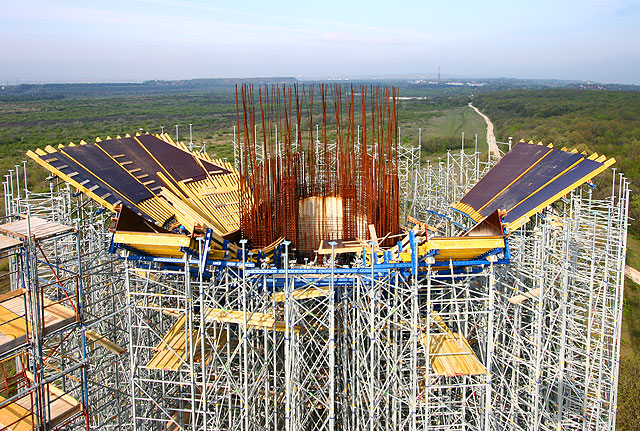

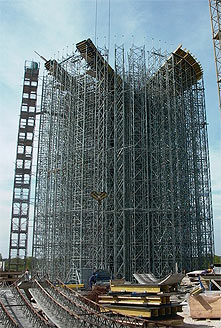

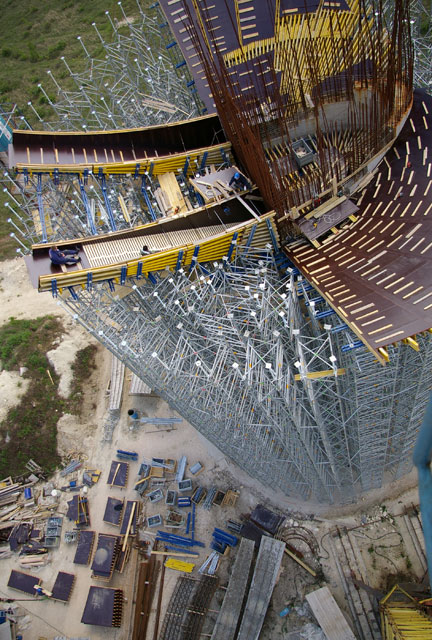

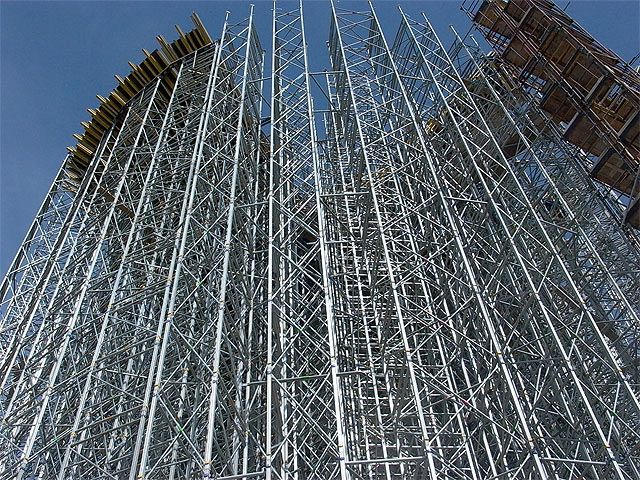

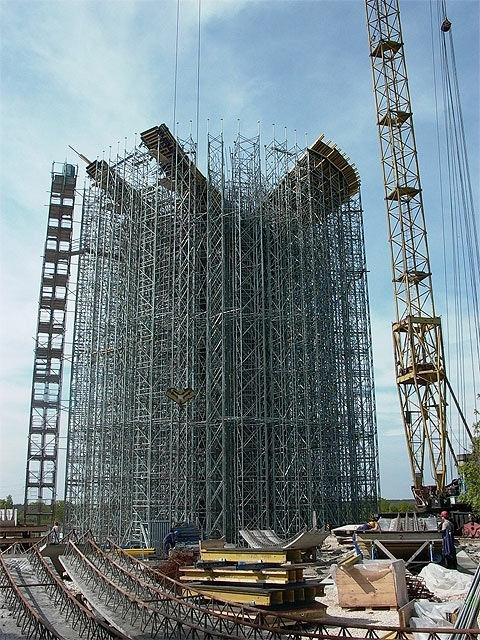

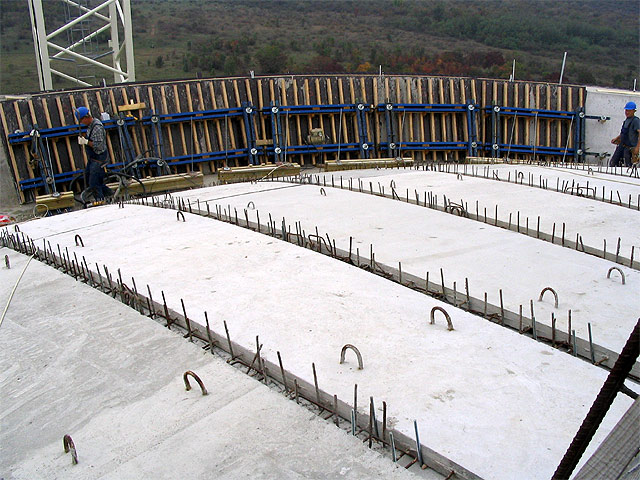

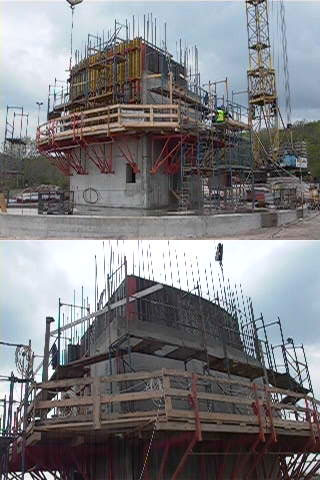

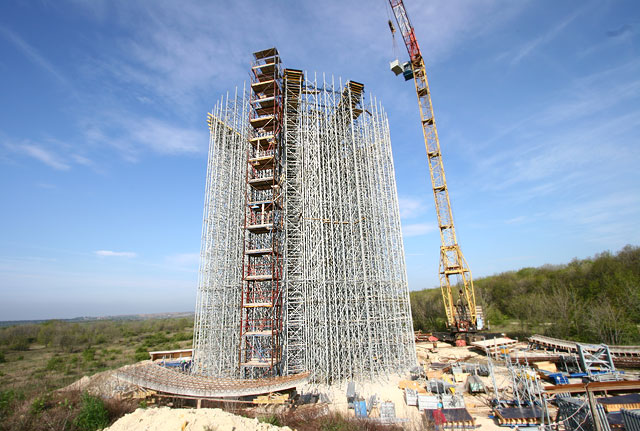

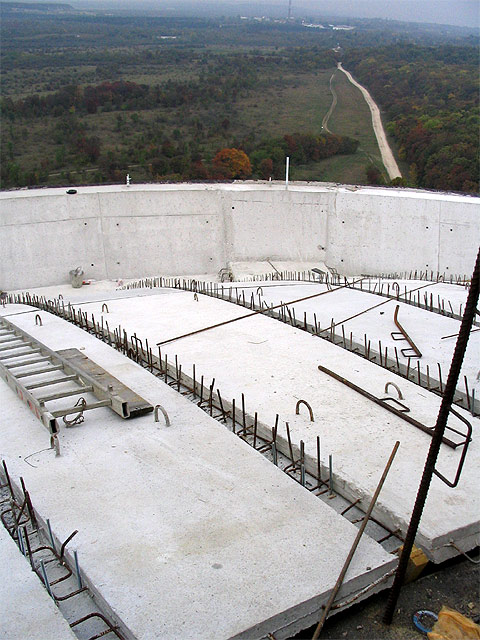

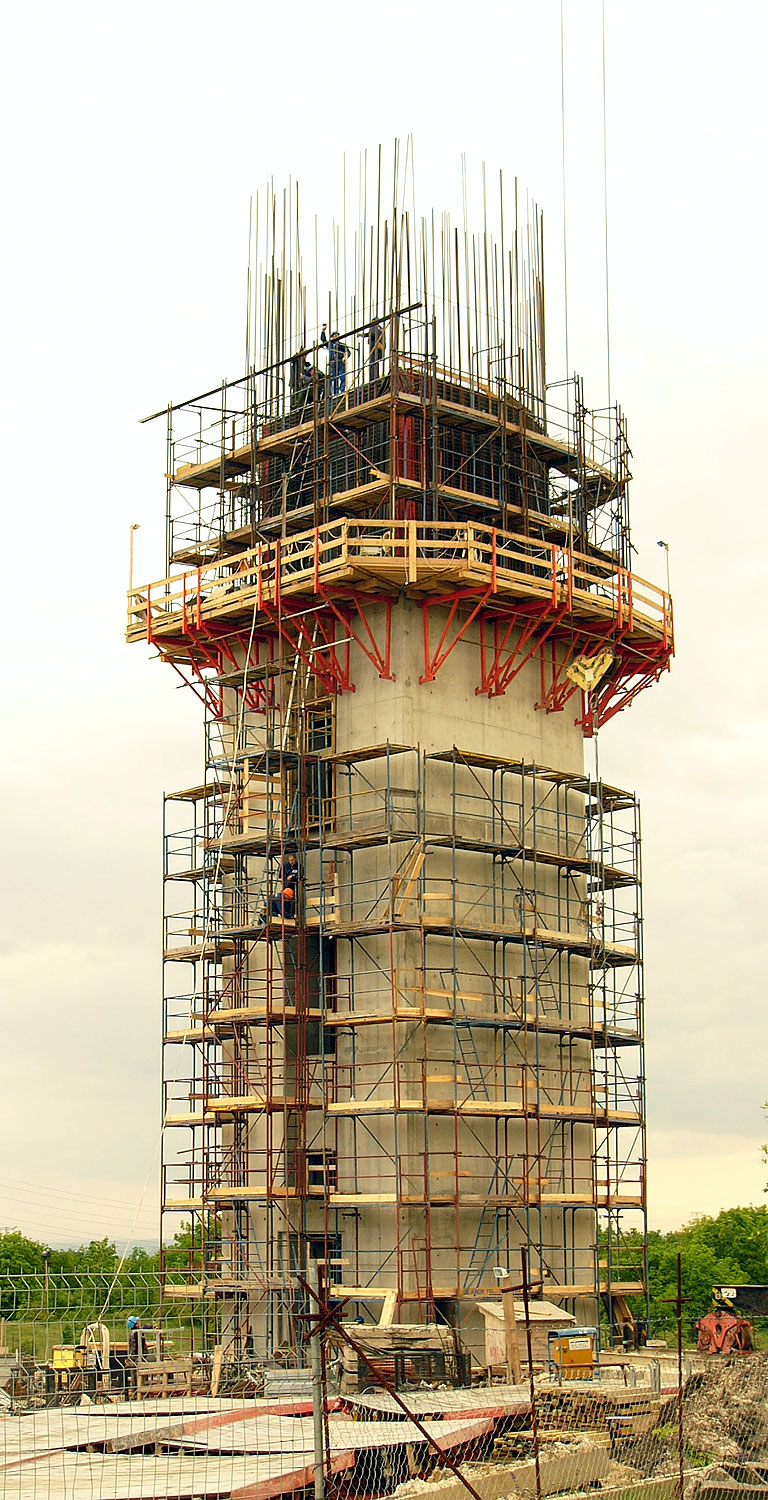

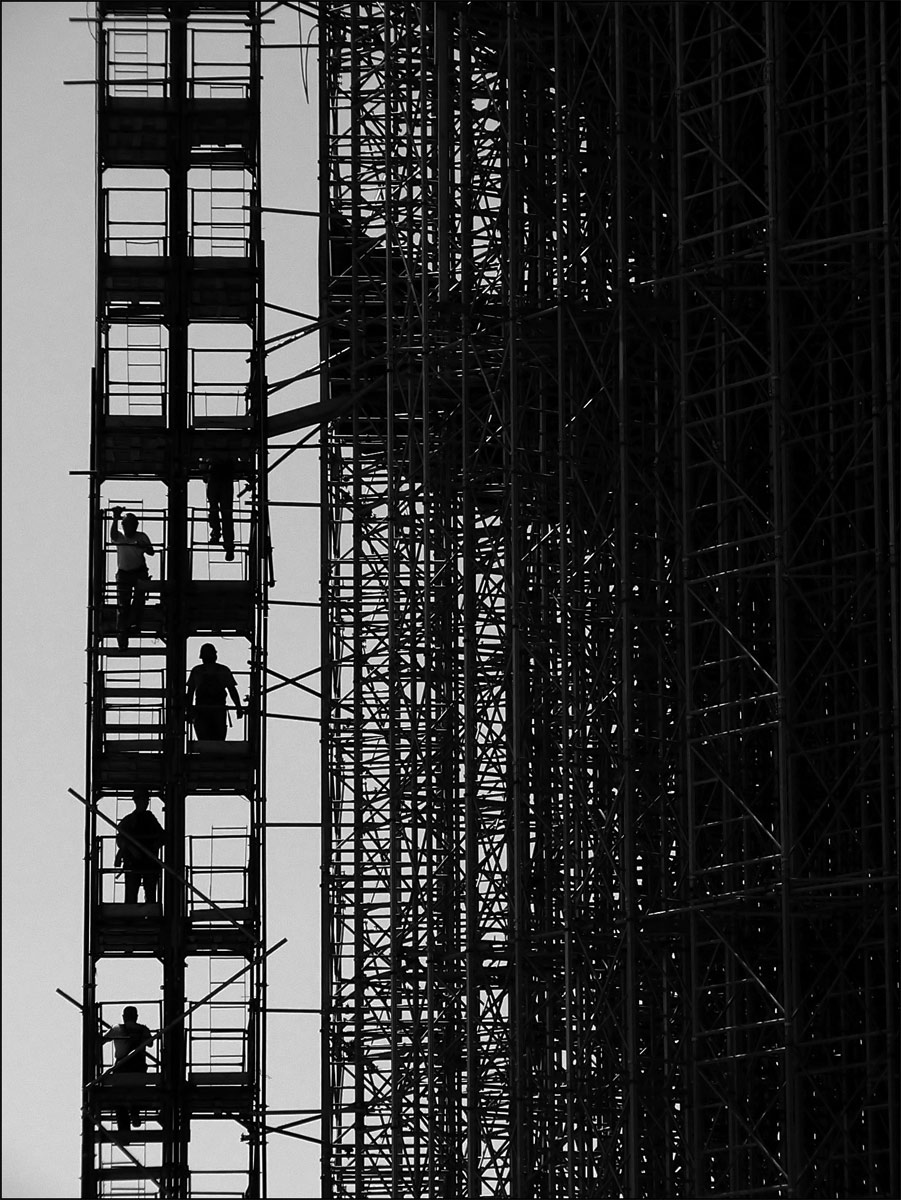

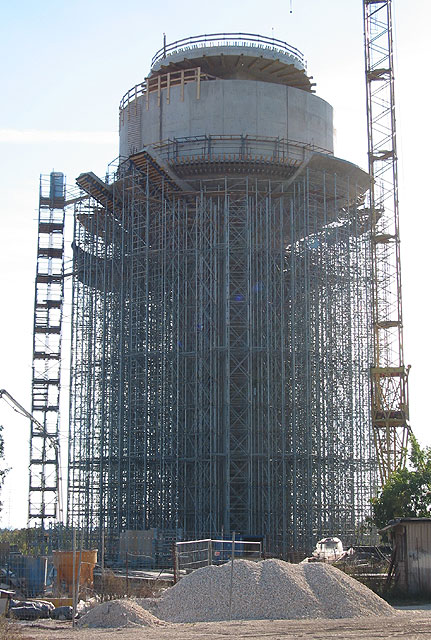

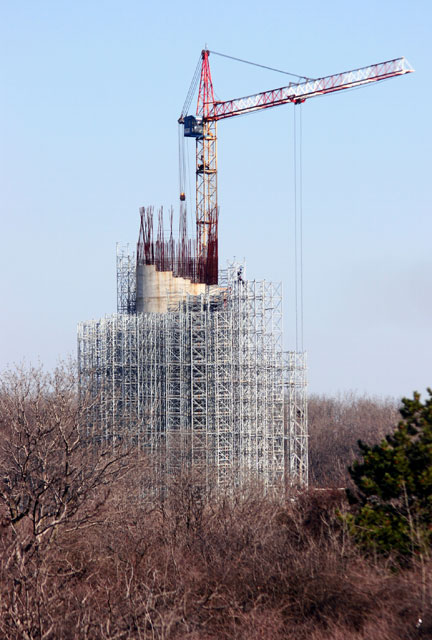

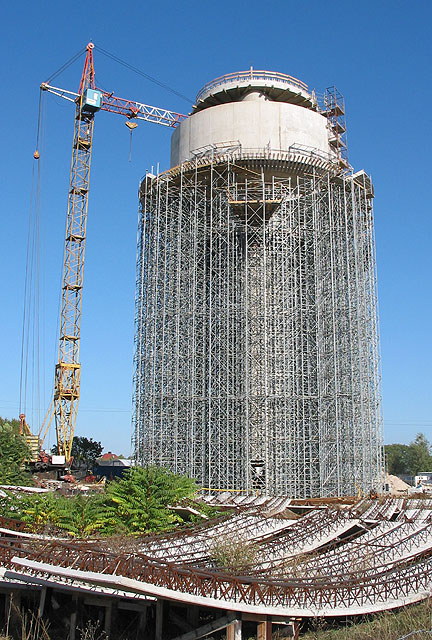

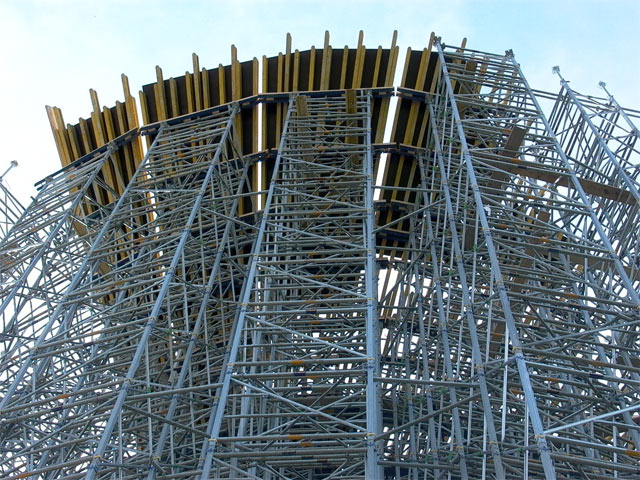

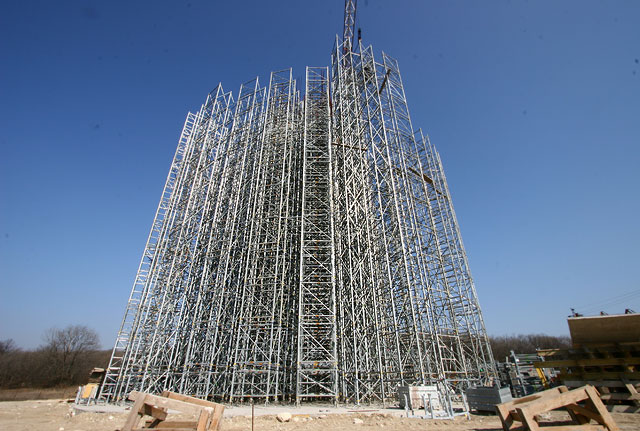

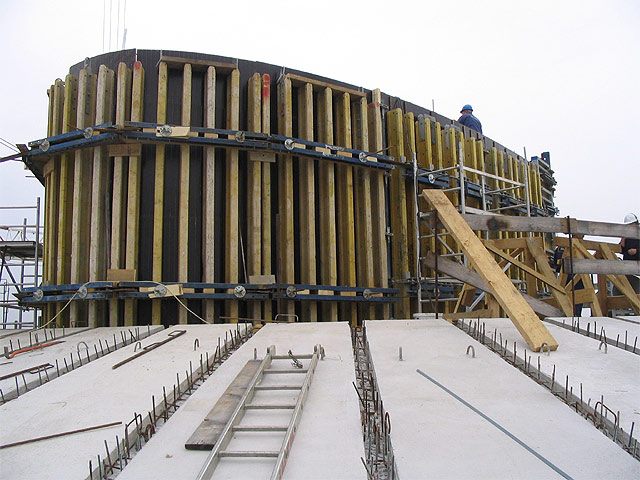

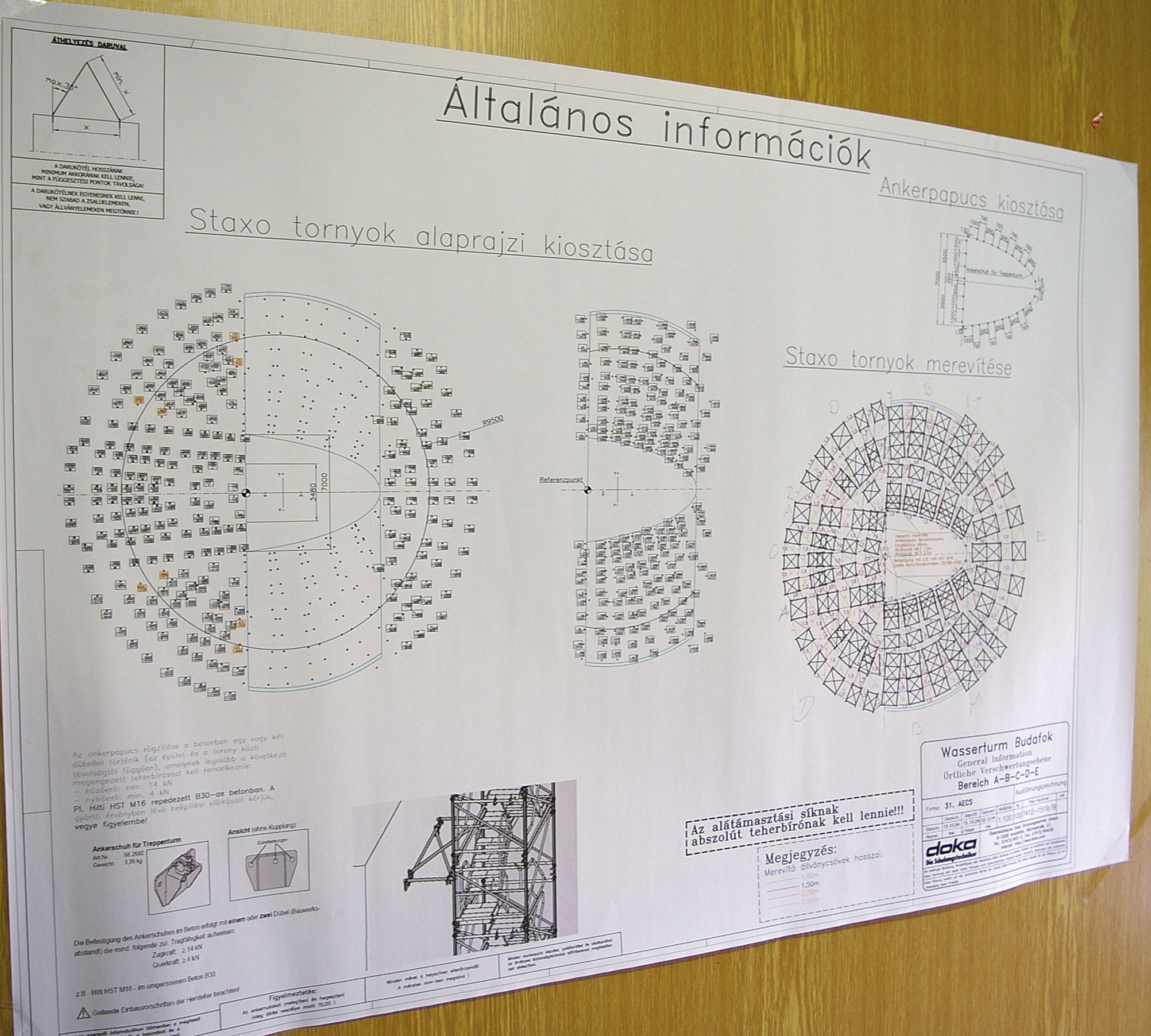

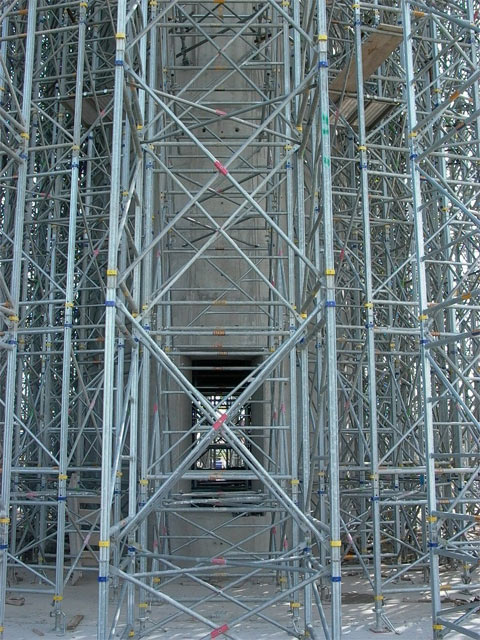

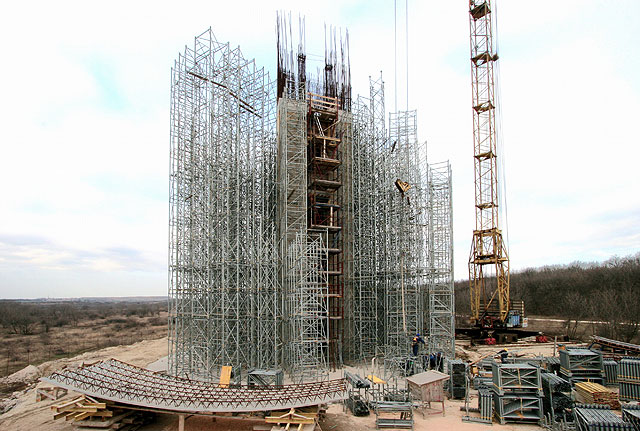

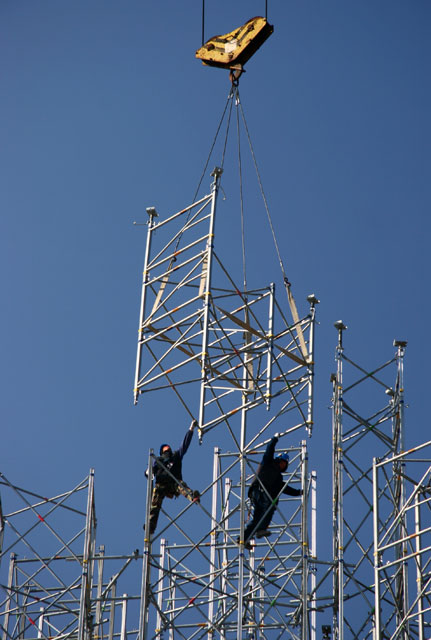

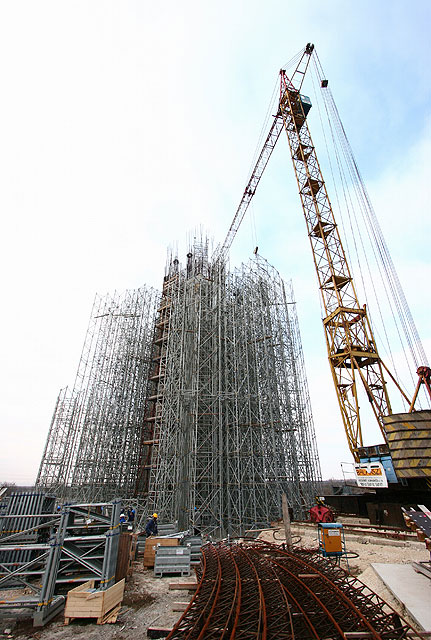

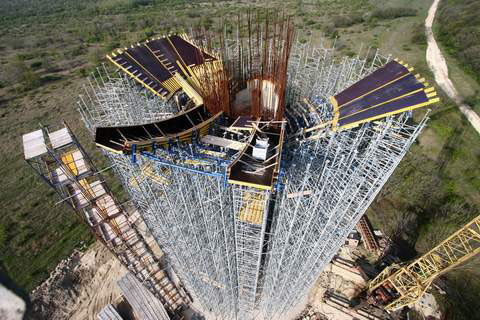

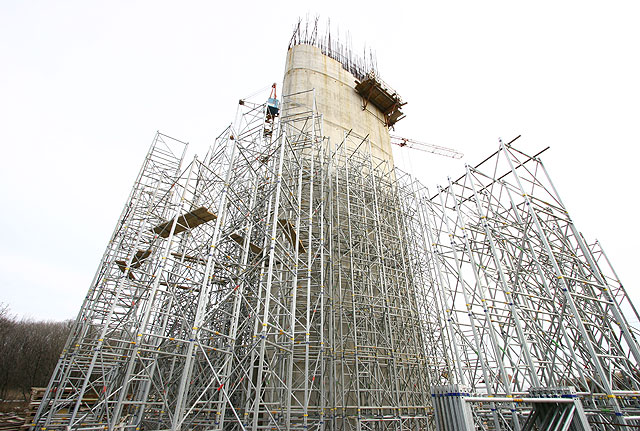

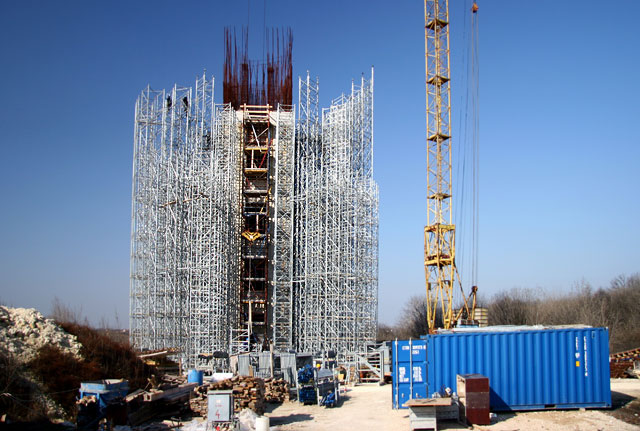

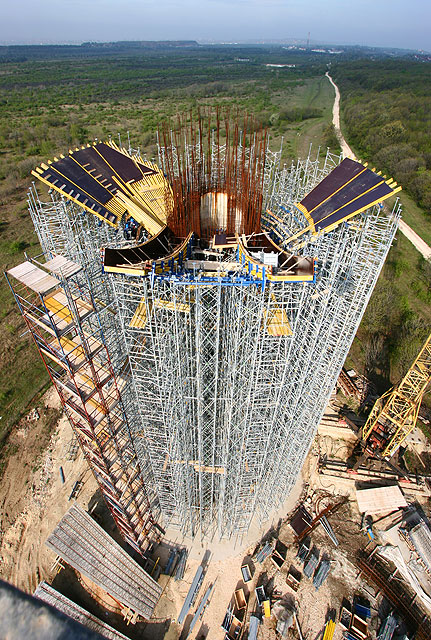

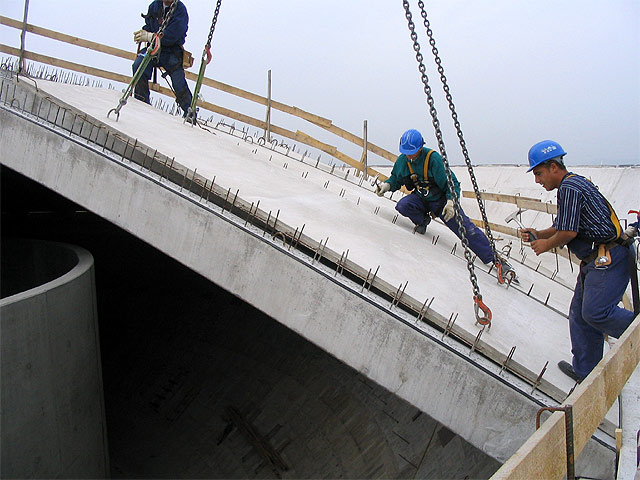

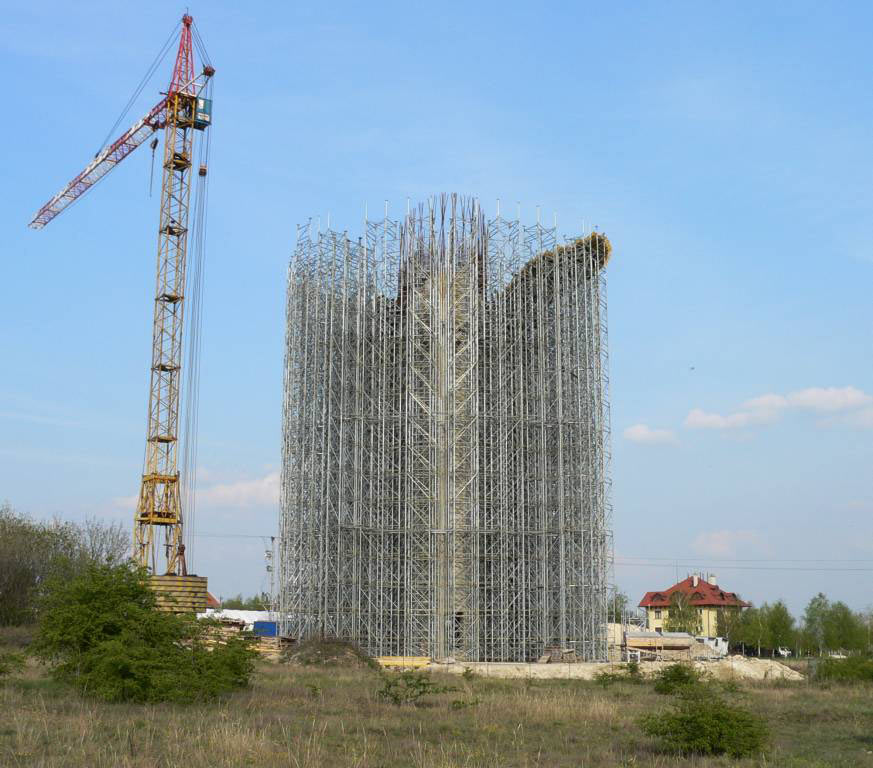

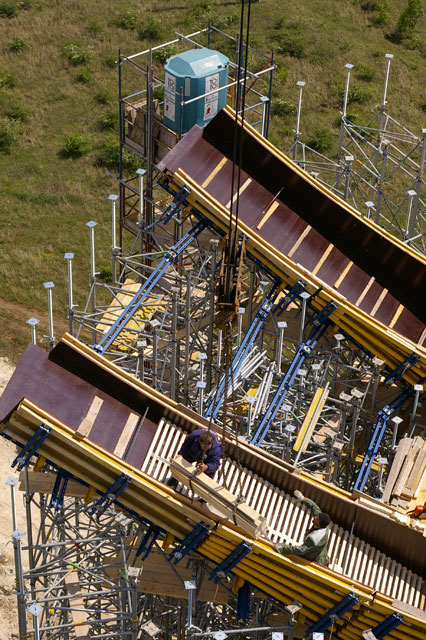

A víztorony törzse körül kb. 24 m átmérőben monolit felszerkezet készül, ehhez csatlakozik a kéregpanelekkel készülő további gyűrű. A különleges feladatot a Doka rendszerelemekből oldotta meg, az alátámasztó rendszer Staxo tornyokból, a felszerkezet zsaluja Top 50 fatartós falzsalu elemekből készült. (forrás: doka.hu)
Fotó: A.F.K.
Fotó: A.F.K.

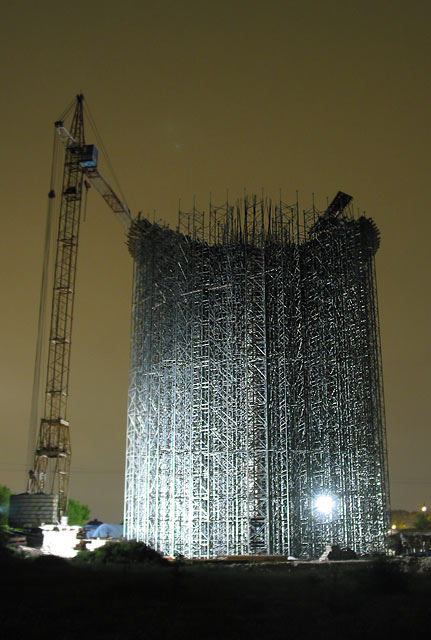

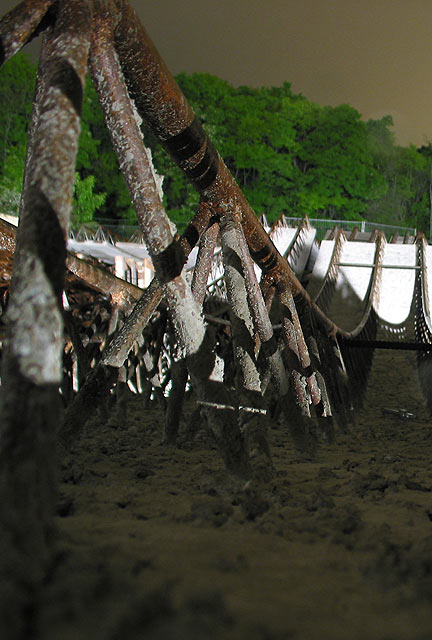

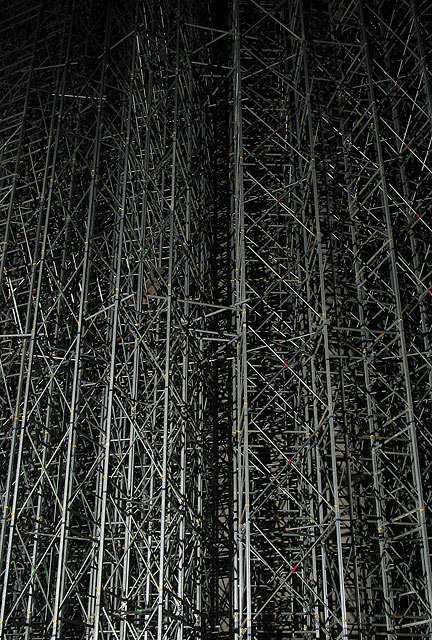

Az esti képeket az Anonim Fotós Kommandó készítette.
Fotó: A.F.K.
Fotó: A.F.K.
Fotó: A.F.K.
Fotó: András 2004.09.25.
Fotó: András 2004.09.25.
Fotó: András 2004.09.25.
Fotó: András 2004.09.25.
Fotó: András 2004.09.25.
Fotó: András 2004.09.25.
Fotó: Szabó Gábor
Forrás: budafok.tk
Fotó: Szabó Gábor
Forrás: budafok.tk
Fotó: Szabó Gábor
Forrás: budafok.tk
Fotó: Szabó Gábor (+)
Forrás: budafok.tk
Fotó: villa
Forrás: budafok.tk
Forrás: Építészfórum.hu
Fotó: Juhász Péter | Forrás: budafok.tk
Víztornyok a XXII. kerületben
A mai XXII. kerülethez tartozó Budafok, Budatétény, Nagytétény 1950-ig önálló város, község volt, így önálló vízműve) is rendelkeztek. Budafokon a Gyár utcában, a gépház területén két aknakút működött, melyek vizét a gépház a Szent Gellért utcai 500 m3-es medencébe továbbította. Itt volt egy nyomásfokozó is, mely a medence környékét látta el.

Állt egy kis gépház a Plébánia utca mellett is, mely a Kereszt-hegyi 10 m3-es víztoronyba emelte a vizet.

A Baross Gábor telepi 500 m3-es medencébe Nagytétényben a Növény utcai gépház egyetlen kútjából emelték a vizet. A Mechanikai Művek területén lévő medencét pedig a mellé épült gépház látta el vízzel.
Ez utóbbi rendszert a II. Világháború alatt az a német Todt cég építette, amely a Wehrmacht, a német hadsereg építő cége volt és utak, repülőterek, hadiüzemek építésére szakosodott.

A Mechanikai Művek lőszert gyártott, amihez alapvető követelmény a víz biztosítása. A gyár területén egy 500 m3-es medence található, amely csak a gyár számára, a mellette lévő 2x50 m3-es medence a lakosságí felhasználás céljára biztosítja a vizet.

A Gyár utcai és a Növény utcai telepek kútjai az eltelt idő alatt elnitrátosodtak, használaton kívül helyezték őket. A víz ma a Csepel-szigeti termelőtelepekről egy Duna alatti csővezetéken érkezik, és az új Gyár utcai gépház továbbítja a fogyasztóknak. Ennek érdekében mind az alsó zónán, mind a felsőn egyesítették a településrészek hálózatát. A Szent Gellért utcai medence mellé egy új, 2500 m3-es medence is épült.
A terv most lépett a megvalósíthatóság szakaszába
A budafoki felső övezet vízellátási rendszerében eddig érdemi nagyságú ellennyomó tárolótér nem volt. A 4- 5000 m3/nap átlagos és a 10 000 m3/nap csúcsfogyasztáshoz képest az övezetben lévő összesen 100 m3-es medence gyakorlatilag üzemeltetési szempontból jelentéktelen.

A nyári időszakban többször előforduló áramkiesés és az ellátási területen jelentkező növekvő igények miatt 2000 nyarán mind gyakoribbá váltak a több órás vízhiányok.
Az övezet hidraulikai egyensúlyához mindenekelőtt egy megfelelő méretű ellennyomó tárolótér, egy víztorony létesítése szükséges. Ezzel az övezet vízbetáplálása a tárolt vízmennyiség erejéig kétoldalivá válik, mivel nemcsak a töltő gépház felől érkezhet a szükséges ivóvíz, hanem a tárolóból ürülő ivóvíz is rendelkezésre áll az igények kielégítésére.

Ennek keretében a XXII. kerület külterületén. a Kamaraerdő melletti fennsíkon, a Szabadkai út és a Kamaraerdei út környezetében meg kell építeni egy 3000 m3 hasznos térfogatú, kétrekeszes, 235m B.f. fenék- és 240-241m B.f. túlfolyó szintmagasságokkal rendelkező ivóvíztároló tornyot 2002. III. negyedév és 2004. II. negyedév között.
Fotó: Szabó Gábor
Forrás: budafok.tk

Fotó: Szabó Gábor
Forrás: budafok.tk
Főoldal | Lap teteje | A következő budapesti víztorony
A pályázat tárgya a budafoki 3000 m3-es hasznos térfogatú víztorony építészeti kialakítása, környezetbe illesztése, szerkezetének és építési technológiájának meghatározása a kiírásban részletezett feltételekkel.

A pályázat célja, hogy olyan alkotás szülessen, mely egyrészt az FVM Rt. szimbólumává válik, gondolatilag a Céggel azonosítható, másrészt a gyorsan fejlődő környék maradandó építészeti alkotása legyen.

A budafoki víztorony-pályázat leírása és a eredményének értékelése itt olvasható

I. helyezett: 15. számú pályamű
Hamarosan elkészül a nagy mű, itt az ideje pár dolgot rendbetenni.

Az évekkel ezelőtt készített, majd néha apránként frissített oldalon a mai napig is csak a 2002-es pályázati anyagból kimásolt adatok szerepelnek, azaz gyakorlatilag csak az építész tervezők.

Időközben a víztornyot fel is építették, amiről majd remélhetőleg kapunk részletesebb beszámolót.

Addig is a valódi stáblista:

Építtető:

Fővárosi Vízművek Zrt.

Kivitelező:

31. ÁÉCS. KFT.

Építész tervező:

Narthex Építészeti Kft.:
- Perényi Tamás
- Kolossa József
- Fülöp Gyula
- Kolossáné Bartha Katalin

Szerkezeti tervek

Statikus főtervező: MÉLYÉPTERV Consulting Engineering Kft.
- Thoma József
- Mérei László
- Szathmáry István
- Felföldy Gábor

Alvállalkozóként: Statikus tervező: Kokopelli Kft.
- Manninger Marcell

Gépészet:

Víz x Víz 99 Tervező Iroda Bt.
- Szebeni Gábor

Elektromos tervek:

GOLDPLAN KFT.
- Naszály Ferenc
