Szerkezeti kialakítás, építéstechnológia, fajlagos mutatók

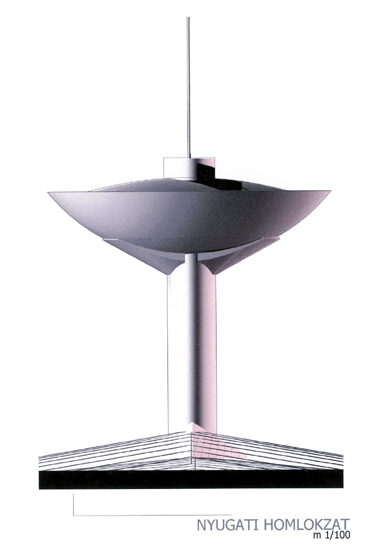

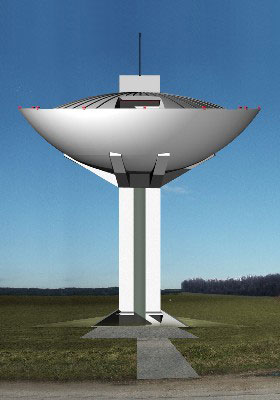

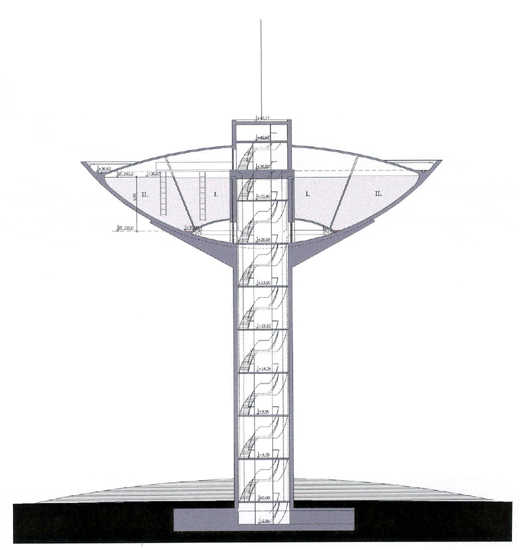

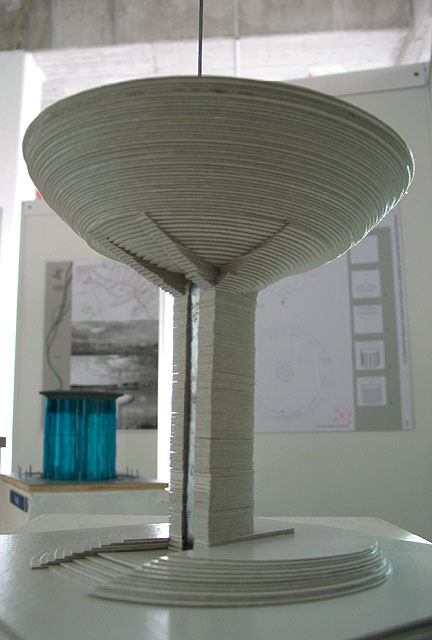

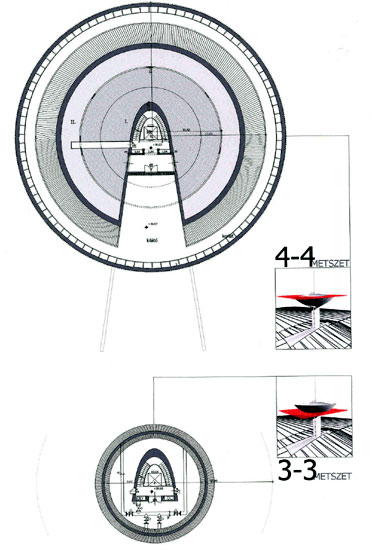

A víztorony szerkezetileg excentrikusan elhelyezett "patkó" alakú, csúszózsaluzattal megépíthető törzsből és kb. 36 m legnagyobb átmérőjű gömbsüveg-héj alakú víztároló térből áll, melyet a törzsből kinyúló 4 db vb. konzol tart. Az alapozás kb. 18 m átmérőjű monolit vb. lemez. A gömbsüveg-héjban lefelé szűkülő csonkakúp-fal választja el a két medencerekeszt. A víztároló rekeszek fenéklemeze felfelé domborodó gömbsüveg, így alakul ki a csőszerelő tér.

A csúszózsaluzattal megépült patkó alakú toronytörzs +36,82 m szintjén megvastagított emelőszint van. A víztartó gömbsüveg előregyártva, vízzáró minőségben a terepen készül el az egybeépített tartókonzolokkal együtt, és az emelőszint igénybevételével felhúzásra kerül.

A víztározókban a túlfolyószint az előírt 241 m Bf., a változó fenéklemez legmélyebb szintje az előírt 235 m Bf.

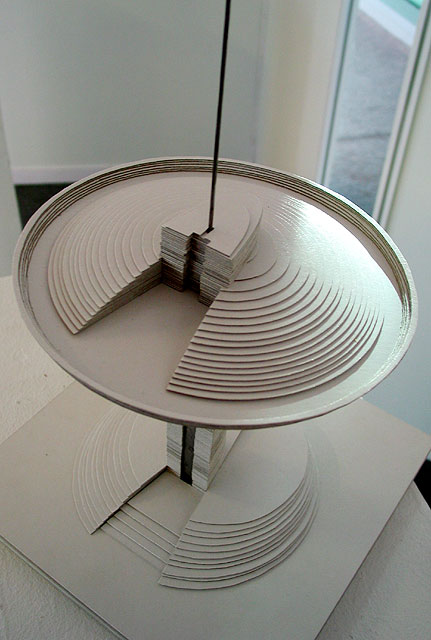

A torony aljára az enyhe feltöltésben kialakított támfalak között lehet bejutni. Felül a lift szintjéről ugyancsak falak között lehet a kehely pereméig kimenni. A kilátás a domború födém miatt a perem szélén kialakított körülfutó járdán lehetséges. A lift előteréből ablakokon át be lehet tekinteni a víztérbe.
A vasbeton felhasználás fajlagos mutatója: 1815 m3 ~ 0,605 vb.m3/vízm3
A Pályázó egyéb mutatót nem munkált ki.

Statikai számítás
A Pályázó statikai számítással igazolja a szerkezet igénybevételét és kimutatja, hogy a mérsékelt repedésmentesség 0,2 mm értékét nem lépi túl. A torony állékonyságát a szélerőből származó kiborító nyomaték és az összes függőleges erő viszonyából származtatható külpontosság elhanyagolható értékével igazolja.

Hidraulika, vízgépészet
Kehely alakú medence kialakítás domború fenékkel. A két medenceteret elválasztó fal nem függőleges építésű. A vezetékek elrendezése nincs kellően kidolgozva, csak jelképes megoldást ad. A külső medence tér csőkapcsolatainak kialakítása csak nehézkesen oldható meg. A függőleges csővezetékek a patkó alakú törzs zárt részében helyezkednek el. A medencéken lévő belső csőelhelyezésekre pályázó nem ad rajzot. Az egyes medenceterek megközelítése a víztér felett megoldott, ugyancsak a rekeszek szellőztethetősége is.

Telepelrendezés, közmű, kertészet

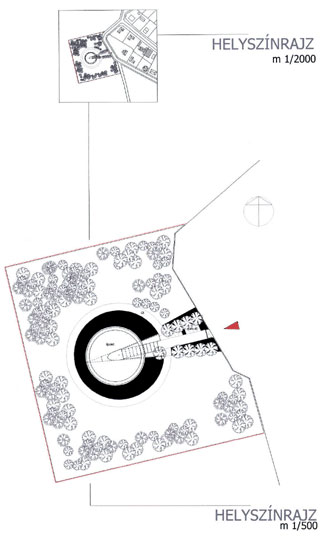

A telep elrendezése megfelelő, az útvezetés kielégíti a kiírást és pályázó a telepen belül még néhány gépkocsi parkolását is biztosítja.
A toronytörzs alatt -2,56 szinten helyezi el a wc csoportokat, ez kifogásolható, a sziklában nem kedvező a mélyre helyezett csatorna és a szennyvíztározó. A helyszínrajzon a csővezetékek nincsenek feltüntetve.
Elektromos ellátás kérdéseit csak a műszaki leírás említi, nem látszik kedvezőnek a javasolt oszlop-transzformátor alkalmazása.
