Az október 4-ei helyszíni kooperációnak két fő témája volt. A három előzőleg kiválasztott színből kettőt, a szerkezeti és a kitöltő színeket már "in situ" felfestve nézhettük meg az Öreg Hölgy koronáján.
Ezen kívül a víztartály minden szempontból biztonságos és amellett "látogató-barát" lefedésére is született egy könnyűszerkezetes megoldás, amit kiegészít majd (alkalomszerűen) a víztömeg hangulatos alsó díszvilágítása. |
 |
Bár előző látogatásaink alkalmával már jópár képet készítettem a toronyról, de az igazán izgalmas helyekre eddig még nem jutottam be. Most kolléganőim társaságában erre is alkalom kínálkozott. A fehér foltok eltüntetését a tartály fenekén kezdtük...ahol kapásból lemerült velem együtt a fényképezőgépem is...
Gábor-Szabó Zsuzsanna
okl. építészmérnök PhD hallg.
|
|
E képen a tartályból épp kifelé mászó Katának ezúton is köszönöm, hogy kisegített a saját gépével s így elkészülhetett e képzeletbeli víz alatti képsor. |
|

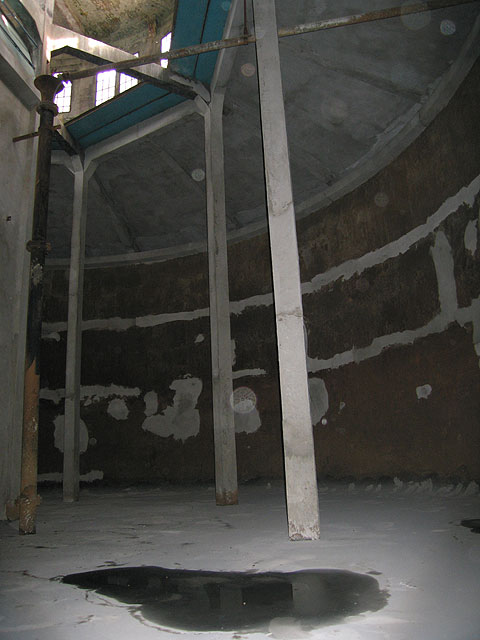

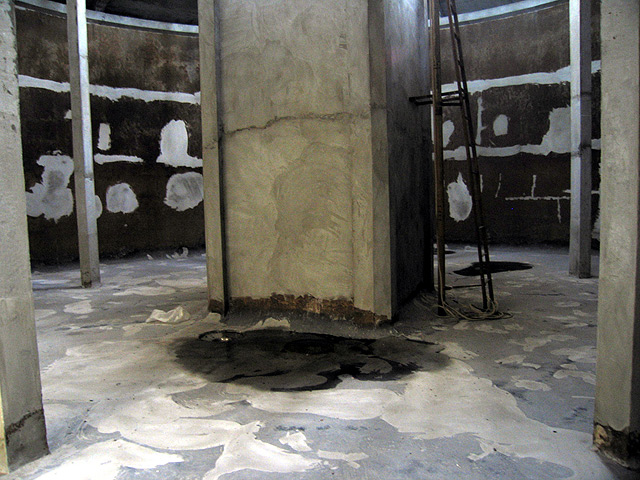

A tartálylakó 1000 m3-nyi vizet jelenleg ebben a kis mélyedésben összegyűlt pocsolya képviseli. |
|

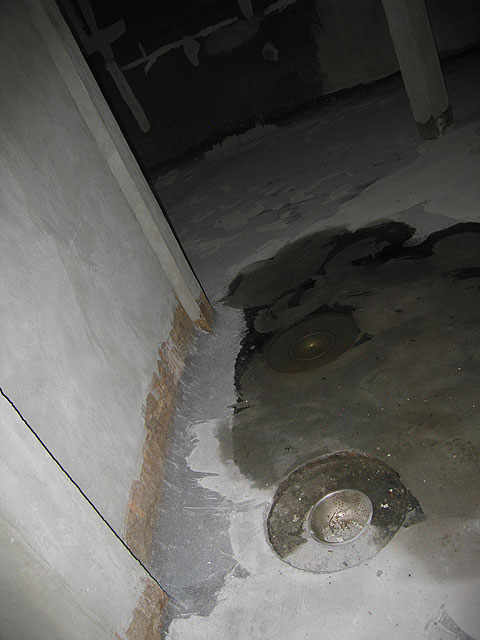

Közelebb lépve világossá válik: ez itt a legmélyebb pont (+31,05 m). Itt érkezik be a töltő és ürítő vezeték, melyekben tésztaszűrőhöz hasonlatos aparátust fedeztünk fel. |
|
A harmadik vezeték a túlfolyó. Innen jól látszik milyen magas lehet max. a tartály vízállása. (kb. 4,50 m) |
|

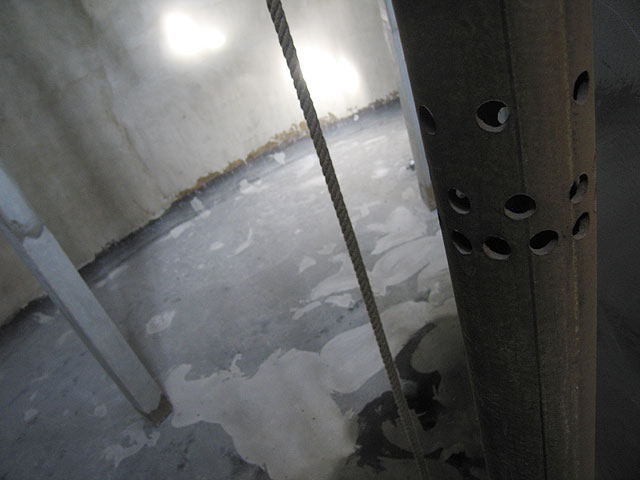

Találós kérdés: hogyan lehetséges az, hogy a túlfolyó vezetéken kb. félmagasságban ilyen lyuksort találtam? |
|

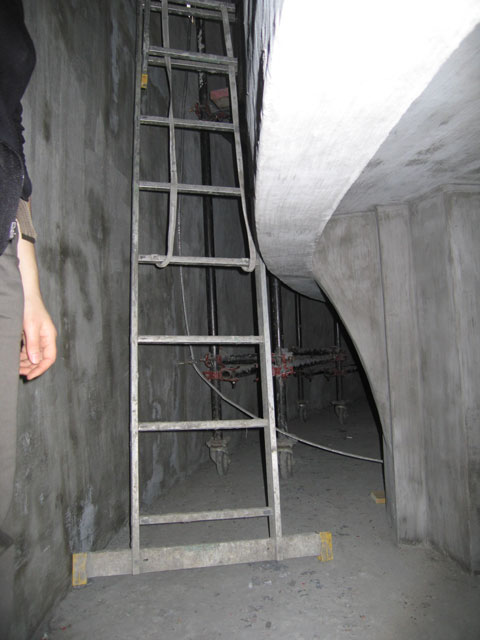

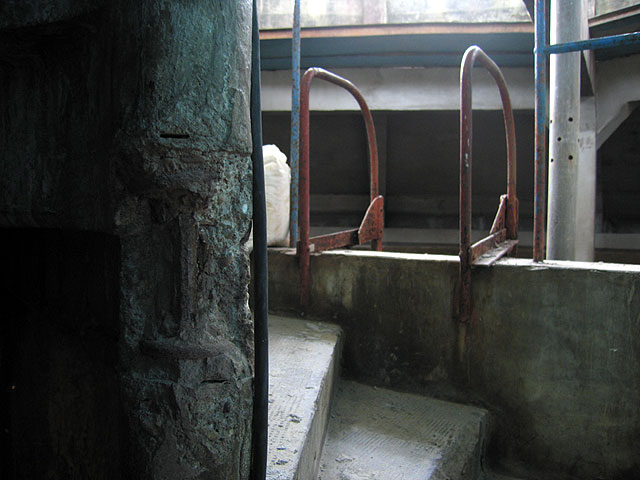

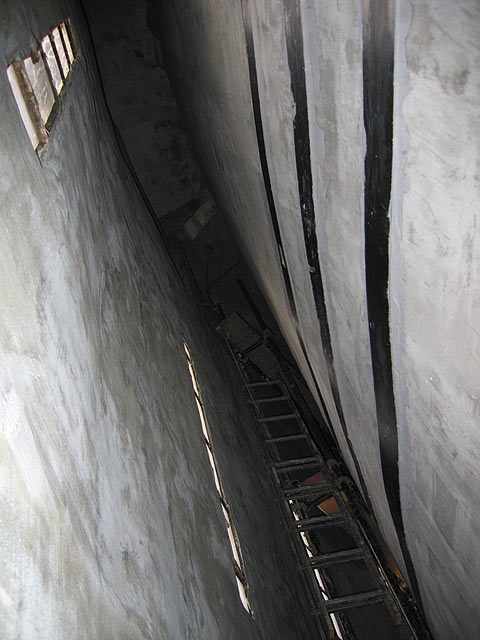

Második célpontunk a csepegtető térrész volt, ami a tartályfalat köríti 60 cm-es szélességben. Nem lehetett könnyű itt gördülő állványt építeni... |
|
...a szénszálas tartályfal-megerősítő lamellák felragasztásához. Ekkor derült ki az is, hogy a tartály nem henger, hanem a táblás zsaluzásból kifolyólag sokszögalapú hasáb formájú. |
|

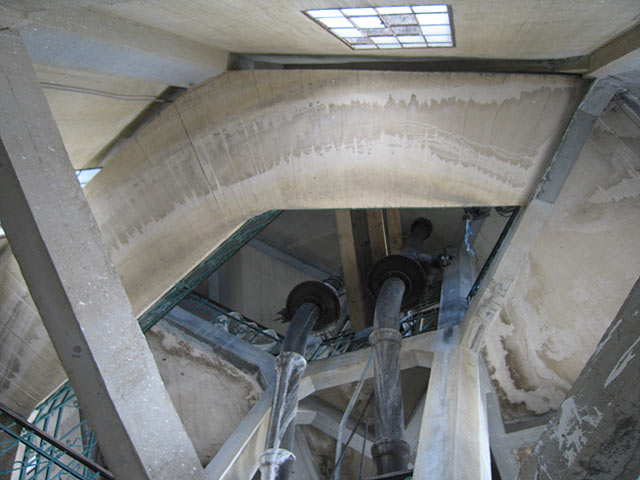

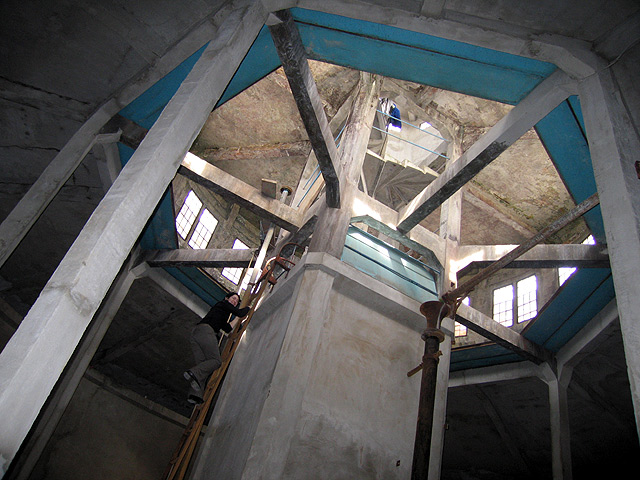

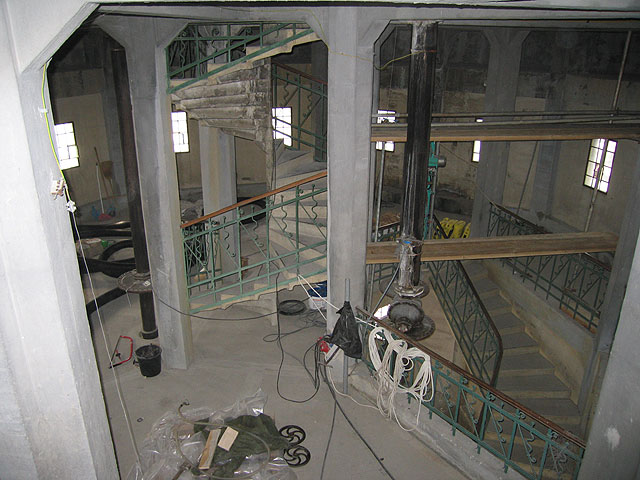

Hangulatkép a tartály alatti munkaszintről |
Harmadik célunk a tartályt "átfúró" csigalépcső alaposabb szemügyrevétele volt.

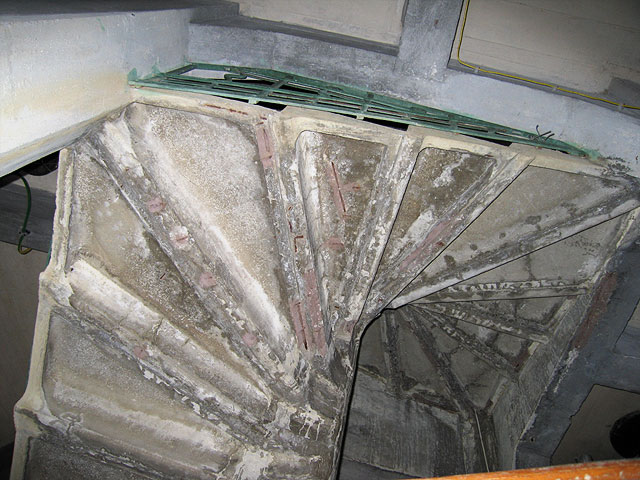

E képek is kétséget kizáróan bizonyítják, hogy előregyártott fokokból készült, ami a nagy precizitási igény miatt is figyelemreméltó teljesítmény volt az építés idején.
|
Mint a gerincoszlop csigolyái rakódnak egymásra a vasbeton lépcsőfokok. A középen kialakult hüvelyben betonvas fut. |
|

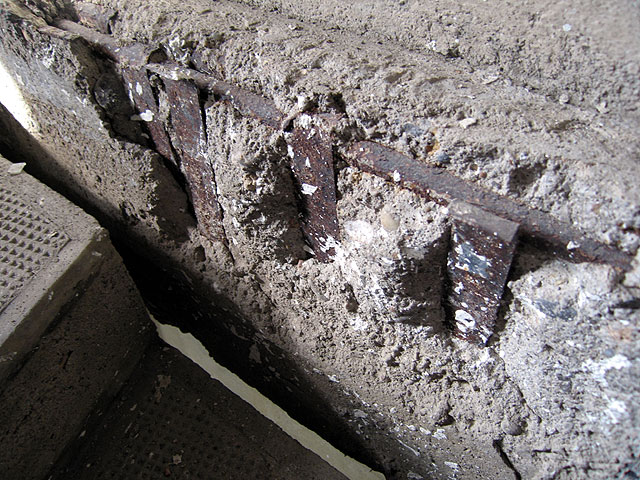

Egy újabb fejtörő: aki tudni véli, mi okból kengyelezték így eleink a vízszintes vasbeton gerendát, az írja meg! |

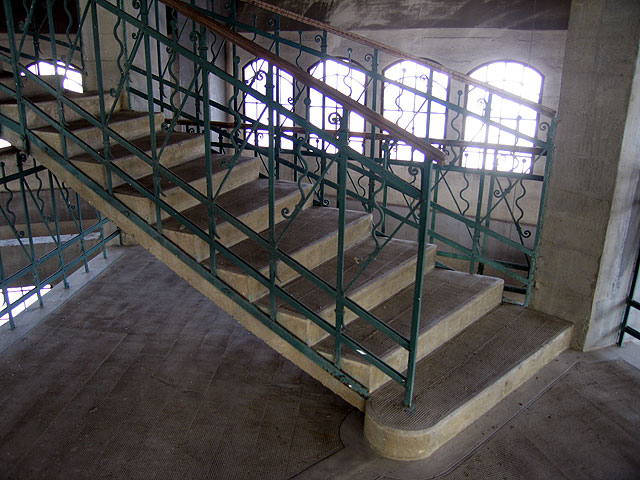

A torony lépcsőkarjaitól ezzel az alulnézeti és oldalnézeti képpel búcsúzom. A korlát apropóján hamarosan újra lesz szó róluk.
|

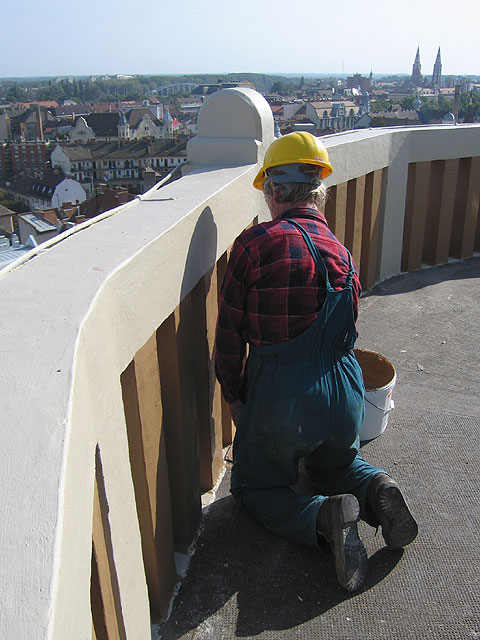

A kilátó teraszon ottjártunkkor az utolsó előtti festékréteget hordták fel a mellvéd elemekre. |
|

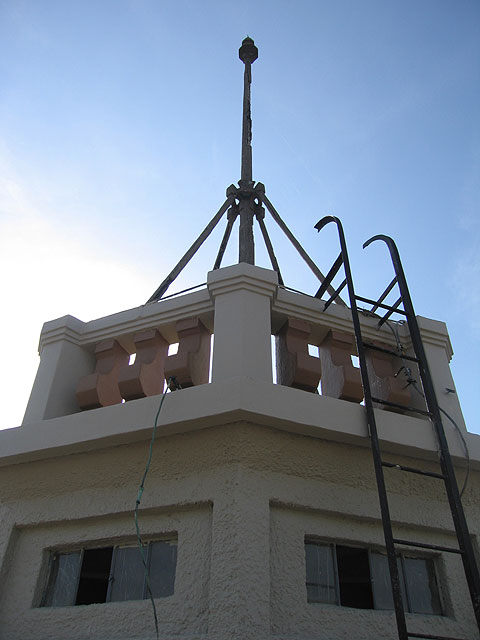

A toronycsúcs mellvédje már elkészült. De a hosszú ökörnyálfonatokat még az öreg zászlórúd lengette az őszi napsütésben...(már nem sokáig teheti) |
|

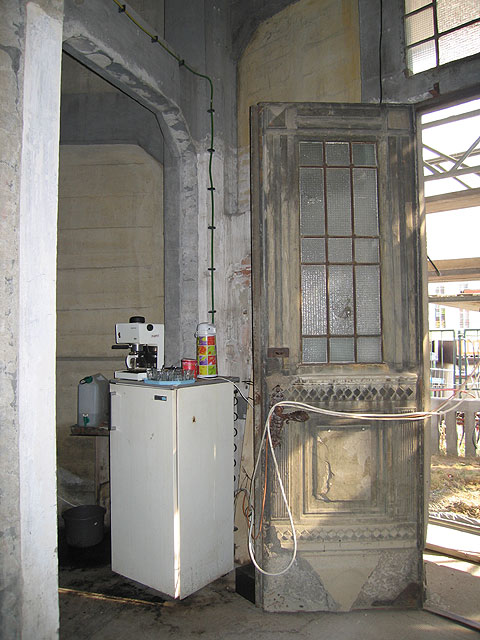

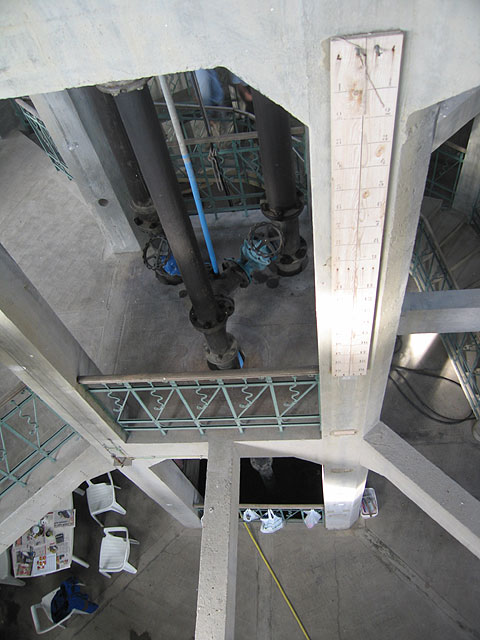

Elmúlt az ebédszünet, mire a vízmérce előtt elhaladva visszaértünk a földszintre. |
|

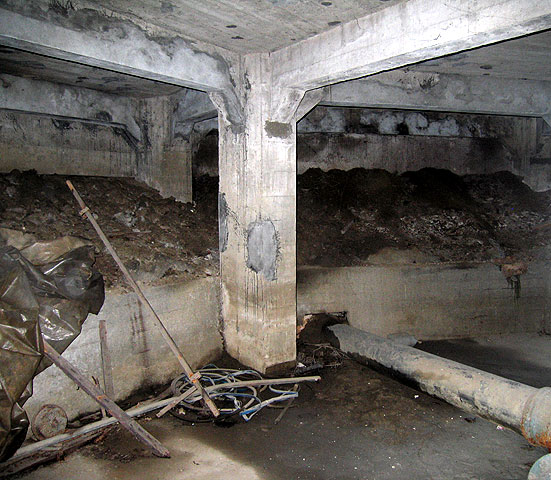

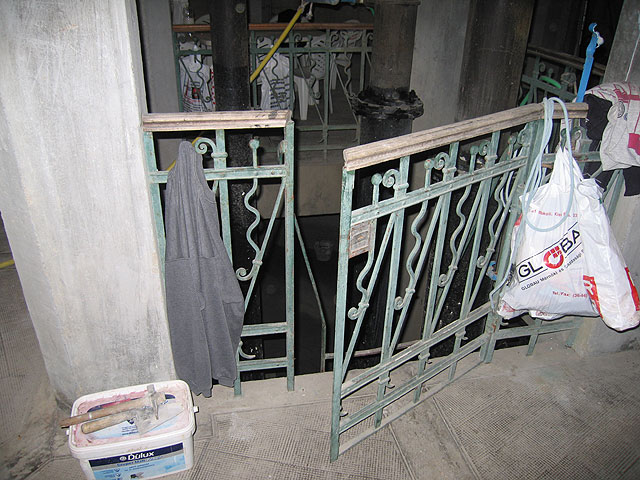

Odalenn a kedvemért feltárult a pincébe vezető "kerítéskapu" is. |
|
A vak sötétben éppen az egyik csővezeték kimeneti pontját sikerült lefotóznom. |

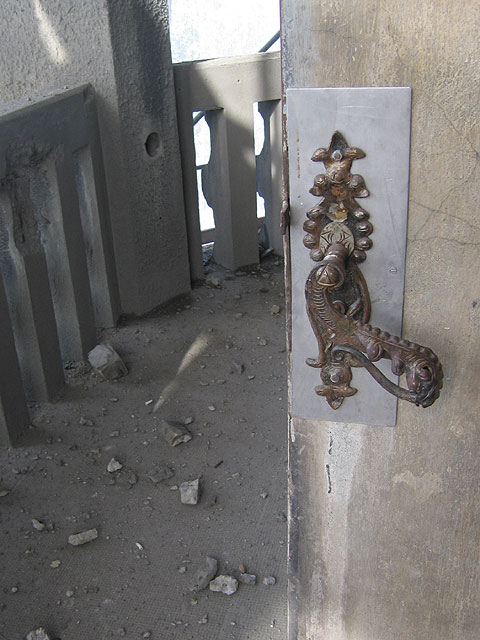

A vasbeton ajtószárnyak rekonstrukciója avagy restaurálása egy újabb szép kihívás lesz a kivitelezők részére. Reméljük, hamarosan visszatérünk és erről is hírt adhatok. (folyt köv.)
|
