Berlin-Steglitz: Meteorológiai mérőállomás a víztoronyban

Az 1886-ban Berlini Steglitz nevű városrészében, a Fichtenbergen épült víztorony a maga építészeti megjelenésével a századforduló előtti idők egyik legkülönlegesebb víztornya. A tornyokra jellemző építésmódra (inkább magas, mint széles) alig emlékeztető formájával eltér attól, amit országszerte toronyként megszokott az ember. Szokatlanul nagy a 17,5 m átmérőjű, függesztett víztartály térfogata is. A 2000 m3-nyi vízzel az 1872-ben Fichtenbergen felépített villakolóniát látták el vízzel.

Teljes "kibelezés"
Már 1979-ben elkezdődött a víztorony időjárás-megfigyelő állomássá való átépítése. Három évig tartó építkezés után 1982-ben fejezték be teljesen. Az újrahasznosítás során az egész épületet kibelezték, és az épület külső burkától teljesen független, hét új, vasbeton-szerkezetű födémet építettek be a víztoronyba. A vasbeton váz belső részén van a pincétől az egykori laternáig (ma parabolaantenna) vezető lift, és a pincétől a hetedik emeletig vezető lépcsőház.

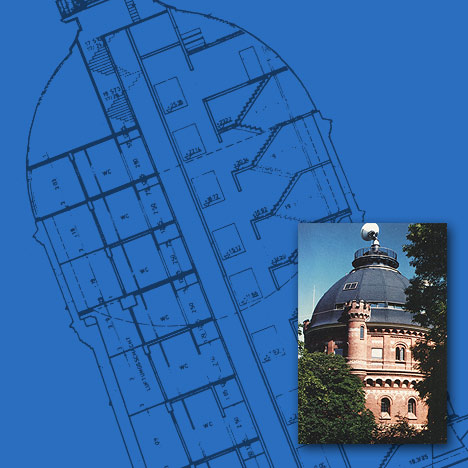

Az új toronyalaprajzok minden szinten ugyanazt a sémát követik: a toronytengelyben lévő, félkör alakú füstelvezető aknánál alakították ki a szögletes liftaknát. Az aknákat patkóalakban folyosó veszi körül, ahonnan a termek nyílnak, és amihez a lépcsőház is csatlakozik.

A meteorológiai mérőtoronyban az ablakon keresztül természetes világítást kapó szintek ablak nélküli, sötét szintekkel váltakoznak. Ahhoz, hogy az egykori függesztett víztartály területén is természetes fénnyel megvilágított irodatermek legyenek, a palával fedett kupolatetőbe egy ablaksávot vágtak be, ezen felül az ereszszegély alatti falazati sávban a téglalizénák között további ablakokat alakítottak ki. Ezek váltakoznak a téglalizénák közötti, meglévő duplaköríves ablakokkal, s négyszögletes formájukkal jelentősen elütnek azoktól.

Összegzés és költségek
A földszintet is beleszámítva a hét átépített szint hasznos alapterülete 1200 m2 körül van. Az átépítés összköltsége 4 millió DM volt. Ez négyzetméterenként kb. 3300 DM átépítési költséget jelent.

A Berlin-Steglitz-i víztorony ma valójában egy historizáló köntösbe rejtett, modern épület. A torony teljes kibelezése miatt az ipari múltjára utaló összes jel eltűnt a torony belsejéből. Szerencsére a belső átépítéssel ellentétben a tetőn és a homlokzaton minimális beavatkozást végeztek, így Steglitzben legalábbis ami a külsejét illeti, egy építészetileg igen érdekes épület maradhatott fenn.

Tovább: Berlin-Steglitz: A halottak tornya >>
Irodalomjegyzék | Tervezők | Fórum a víztornyok újrahasznosítása c. könyvről

Építtető és tervezés:
a Berlini Szabadegyetem Építészeti Osztálya
